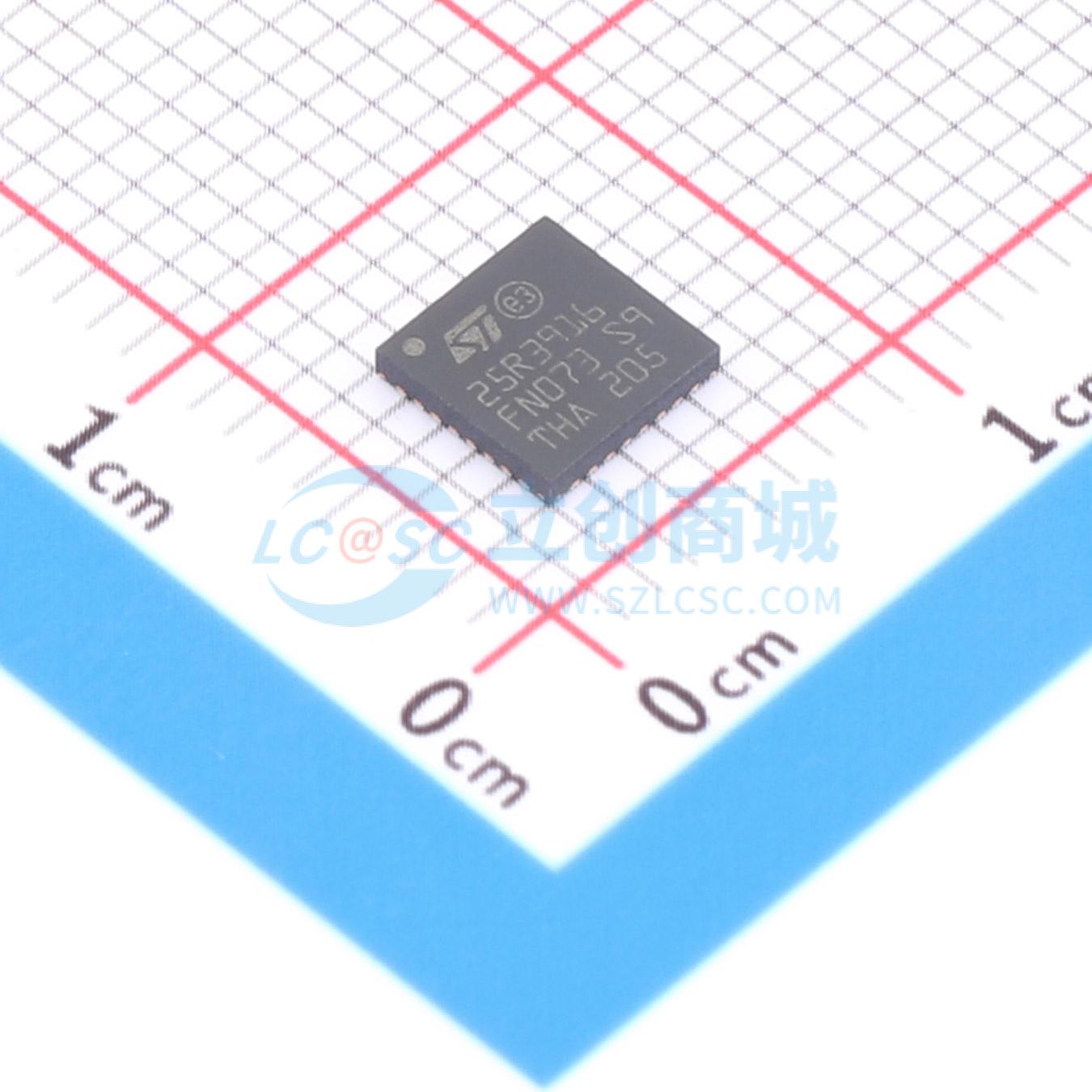

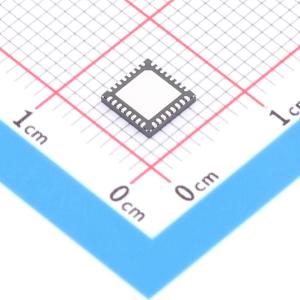

温馨提醒：图片仅供参考，商品以实物为准

ST25R3916-AQWT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能NFC通用设备和EMVCo读卡器
品牌名称: ST(意法半导体)
商品型号: ST25R3916-AQWT
商品编号: C2908147
商品封装: VFQFN-32(5x5)
包装方式: 编带
商品毛重: 0.291486克(g)

商品参数

商品概述

ST25R3916是一款高性能NFC通用设备，支持NFC发起方、NFC目标方、NFC读取器和NFC卡模拟模式。 ST25R3916包含一个先进的模拟前端（AFE）和一个高度集成的数据帧系统，适用于： ISO 18092被动和主动发起方、ISO18092被动和主动目标方 NFC - A/B（ISO 14443A/B）读取器，包括更高比特率 NFC - F（Felica）读取器最高达53 kbps的NFC - V（ISO 15693）读取器 NFC - A和NFC - F卡模拟 AFE和帧系统的特殊流和透明模式可用于实现其他自定义协议，如读取器或卡模拟模式下的MIFARE classic。 ST25R3916具有高RF输出功率，可高效直接驱动天线。 ST25R3916还具备多项特性，使其在低功耗应用中无可比拟。它包含一个低功耗电容式传感器，可在不开启读取器场的情况下检测卡的存在。此外，还可通过测量天线信号的幅度或相位来检测卡的存在。它还包含一个低功耗RC振荡器和唤醒定时器，可在选定时间段后自动唤醒ST25R3916，并使用一种或多种低功耗卡存在检测技术（电容式、相位或幅度）检查标签的存在。 ST25R3916设计用于在宽电源电压范围（2.4至5.5 V）和宽外设IO电压范围（1.65至5.5 V）下工作。由于具备高RF输出功率、低功耗模式和宽电源范围的特点，ST25R3916非常适合基础设施NFC应用。

商品特性

工作模式：读写器、卡模拟、主动和被动点对点
动态功率输出（DPO）控制场强，使其保持在给定范围内
主动波形整形（AWS）减少过冲和下冲
噪声抑制接收器（NSR）允许在嘈杂环境中接收信号
通过可变电容器实现自动天线调谐（AAT）
集成符合EMVCo标准的EMD处理
自动增益控制和静噪功能，以最大化信噪比
低功耗电容式和电感式卡检测
低功耗NFC主动和被动目标模式
可调ASK调制深度，范围为5%至40%
集成稳压器，以提高系统电源抑制比
带有基带通道求和或自动通道选择的AM/PM和I/Q解调器
可驱动两个独立的单端天线
测量天线电压幅度和相位、驱动器电流、接收信号强度指示（RSSI）、片上电源和稳压电压
最高达1.6 W差分输出功率
512字节FIFO
最高达10 Mbit/s的串行外设接口（SPI）
I2C接口，快速模式下最高达400 kbit/s，快速模式Plus下最高达1 Mbit/s，高速模式下最高达3.4 Mbit/s

应用领域

符合NFC论坛标准的NFC通用设备
符合EMVCo标准的非接触式支付终端
符合ISO14443和ISO15693标准的通用NFC设备
FeliCa读写器
在读取器模式下支持所有五种NFC论坛标签类型
支持所有常见的专有协议，如Kovio、CTS、B’

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频卡芯片
	协议	FeliCa,ISO 14443A,ISO 14443B,ISO 15693,MIFARE,NFC
	接口类型	I2C,SPI

	属性	参数值
	频率	27.12MHz
	工作电压	2.4V~5.5V
