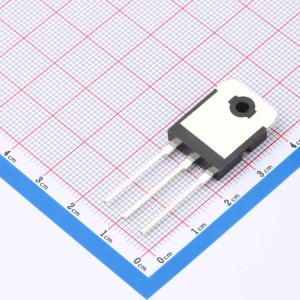

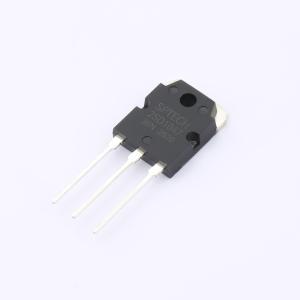

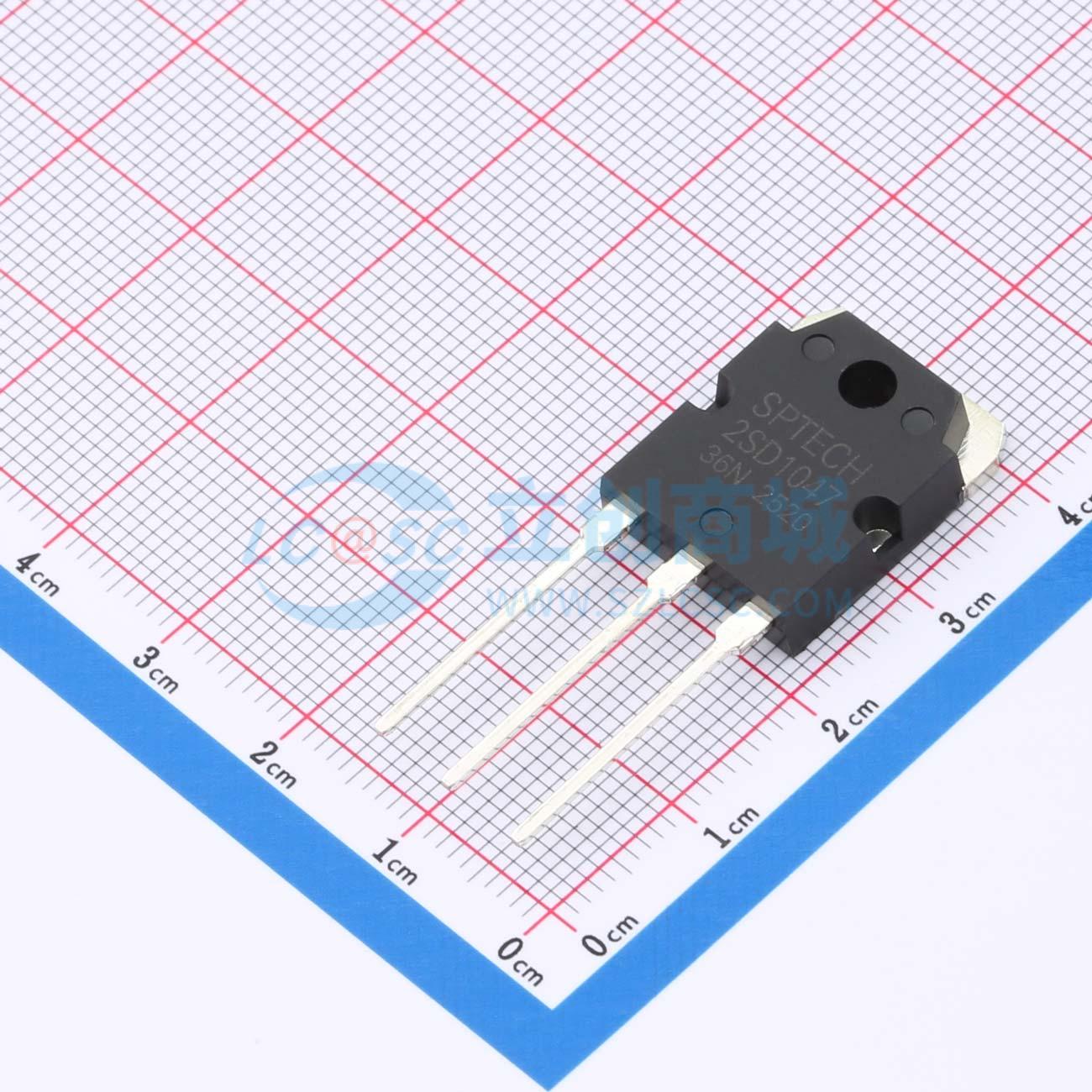

2SD1047
NPN 电流:12A 电压:140V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用·推荐用于60W音频放大器输出级应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SD1047
- 商品编号
- C2907901
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 12A | |
| 集射极击穿电压(Vceo) | 140V | |
| 耗散功率(Pd) | 100W | |
| 直流电流增益(hFE) | 200@1A,5V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 15MHz | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@5A,0.5A | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个NPN |
商品概述
- 集电极 - 发射极击穿电压：V_{(BR)CEO} = 140V（最小值）
- hFE线性度良好
- 高电流承载能力
- 安全工作区宽
- 与2SB817型器件互补
应用领域
- 推荐用于60W音频放大器输出级应用
