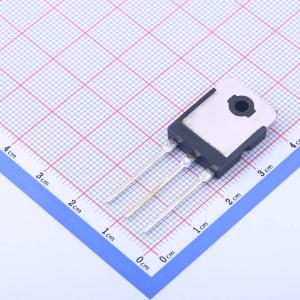

温馨提醒：图片仅供参考，商品以实物为准
2SB776
2SB776
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ·设计适用于40W音频输出应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SB776
- 商品编号
- C2907922
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 7A | |
| 集射极击穿电压(Vceo) | 120V | |
| 耗散功率(Pd) | 70W | |
| 直流电流增益(hFE) | 60~200 | |
| 特征频率(fT) | 15MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | - | |
| 配置 | - |
商品概述
- 集电极 - 发射极击穿电压：V_{(BR)CEO} = -100V（最小值）
- hFE线性良好
- 高电流能力
- 安全工作区域宽
- 与2SD896型互补
应用领域
- 专为40W音频输出应用设计。
