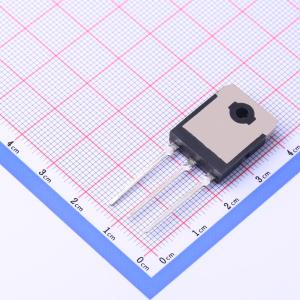

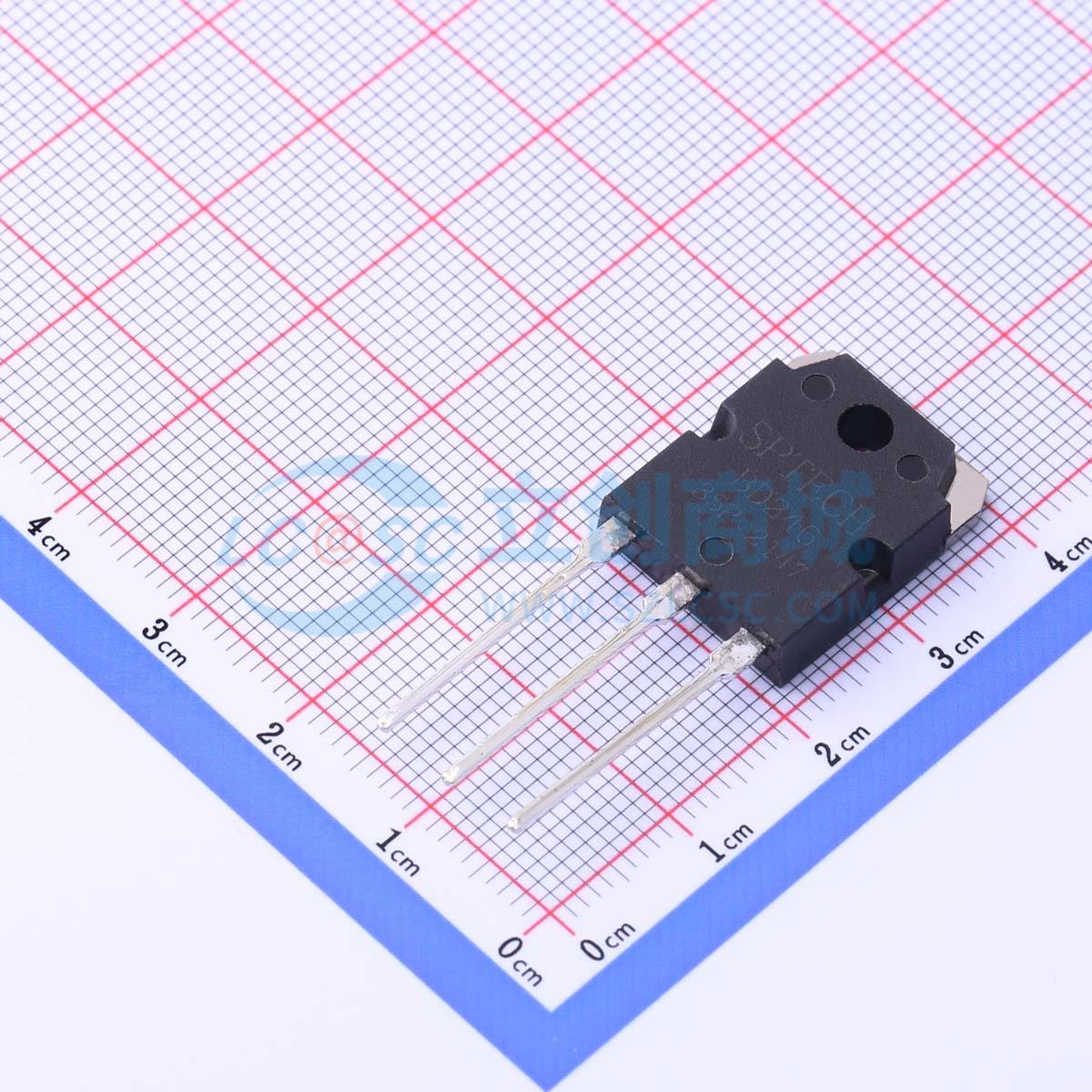

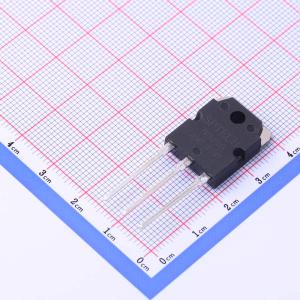

温馨提醒：图片仅供参考，商品以实物为准
BD246
PNP 电流:10A 电压:45V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用·设计用于通用功率放大器和开关应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BD246
- 商品编号
- C2907920
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 10A | |
| 集射极击穿电压(Vceo) | 45V | |
| 耗散功率(Pd) | 80W | |
| 直流电流增益(hFE) | 40 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 3MHz | |
| 集电极截止电流(Icbo) | 700uA | |
| 集射极饱和电压(VCE(sat)) | 4V | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个PNP |
商品概述
- 集电极电流 I_{C} = -10A
- 集电极 - 发射极击穿电压：V_{(BR)CEO} = -45V（最小值） - BD246；-60V（最小值） - BD246A；-80V（最小值） - BD246B；-100V（最小值） - BD246C
- 与 BD245/A/B/C 型互补
应用领域
- 设计用于通用功率放大器和开关应用
