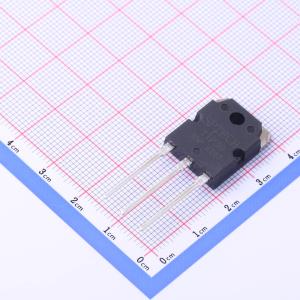

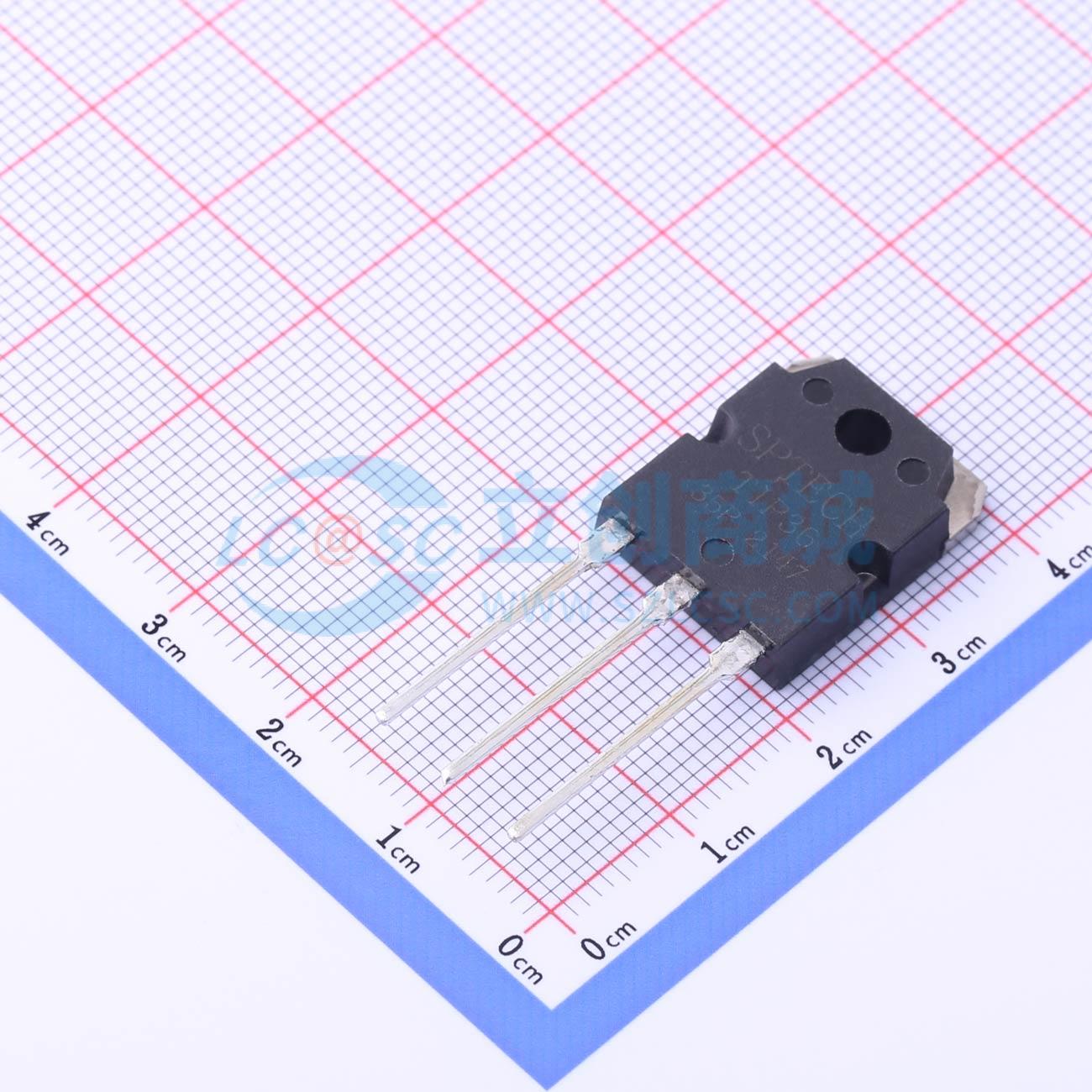

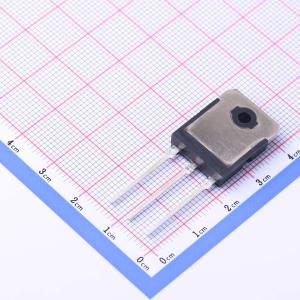

TIP36
PNP 电流:25A 电压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用·设计用于通用功率放大器和开关应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- TIP36
- 商品编号
- C2907897
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 25A | |
| 集射极击穿电压(Vceo) | 40V | |
| 耗散功率(Pd) | 125W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 75@15A,4V | |
| 特征频率(fT) | 3MHz | |
| 集电极截止电流(Icbo) | 700uA | |
| 集射极饱和电压(VCE(sat)) | 4V@25A,5A | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 集电极电流 (IC) 为 -1.5 A 时，直流电流增益 (hFE) 最小值为 25
- 集电极 - 发射极维持电压 (VCEO(SUS)) 最小值为 -40 V 直流电流增益 - 集电极 - 发射极维持电压 -
- 与 TIP35 型互补
- 电流增益 - 带宽积
- 集电极电流 (IC) 为 -1.0 A 时，特征频率 (fT) 最小值为 3.0 MHz
应用领域
- 适用于通用功率放大器和开关应用。
