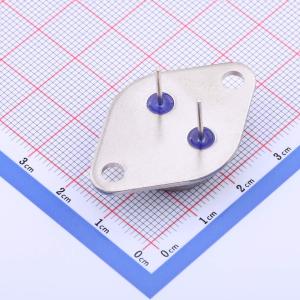

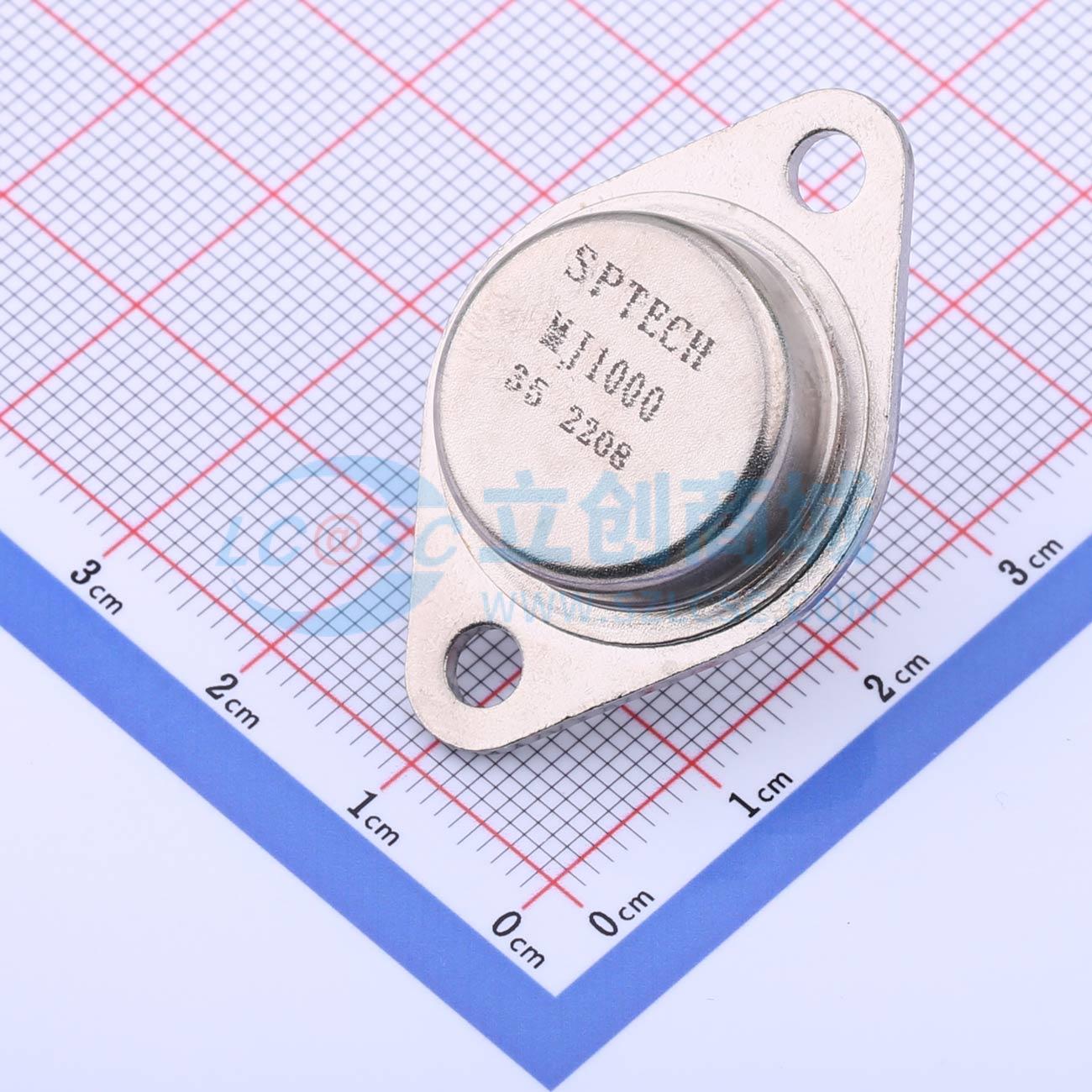

温馨提醒：图片仅供参考，商品以实物为准
MJ1000
NPN 60V 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于补充通用放大器应用中的输出设备。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- MJ1000
- 商品编号
- C2908015
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 60V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | 90W | |
| 集电极电流(Ic) | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 4V | |
| 工作温度 | -55℃~+200℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极导通电压(VBE(on)) | 2.5V |
商品概述
- 集电极 - 发射极击穿电压：V(BR)CEO = 60V（最小值）
- 高直流电流增益：hFE = 1000（最小值）@IC = 3A
- 低集电极饱和电压：VCE (sat) = 2.0V（最大值）@IC = 3A
应用领域
-设计用作互补通用放大器应用中的输出器件。
