温馨提醒：图片仅供参考，商品以实物为准

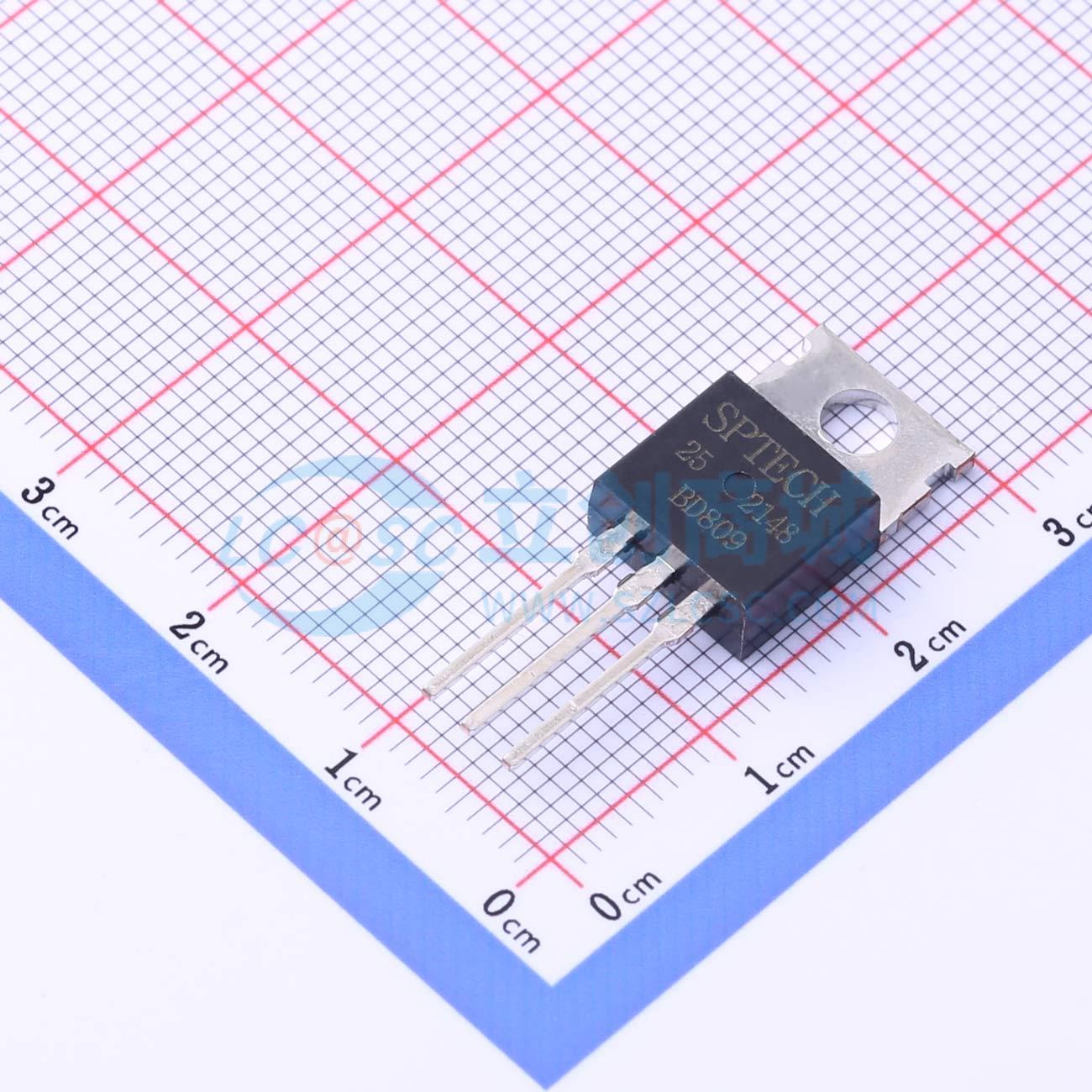

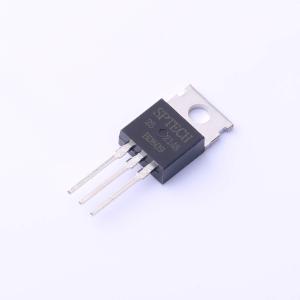

BD809
NPN 电流:10A 电压:80V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用程序·设计用于利用互补或准互补电路的高功率音频放大器。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BD809
- 商品编号
- C2907760
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 10A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 90W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 30@2A,2V | |
| 特征频率(fT) | 1.5MHz | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.1V@3A,300mA | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 直流电流增益 - hFE = 30（@ Ic = 2A）
- 集电极 - 发射极维持电压 - VCEO(SUS) = 80V（最小值）
- 与 BD810 型互补
应用领域
- 专为使用互补或准互补电路的高功率音频放大器设计。
