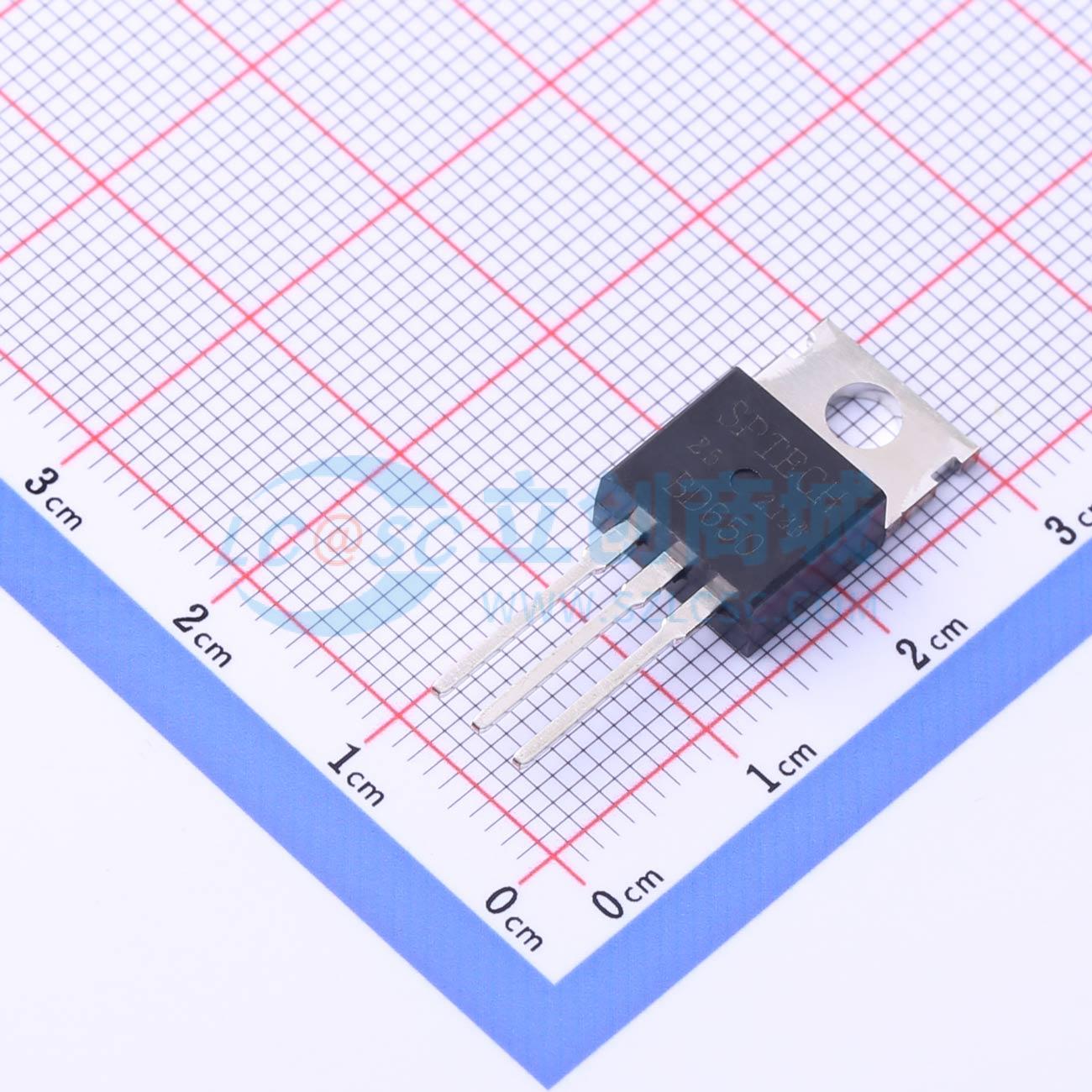

温馨提醒：图片仅供参考，商品以实物为准
BD650
PNP 100V 8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用程序·设计用于补充AF推拉输出阶段的应用程序
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BD650
- 商品编号
- C2907742
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 750 | |
| 耗散功率(Pd) | 62.5W | |
| 集电极电流(Ic) | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 2mA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@5A,50mA | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | 3V | |
| 基极-发射极导通电压(VBE(on)) | 2.5V |
商品概述
- 集电极 - 发射极击穿电压（V(BR)CEO）：最小值 -100V
- 直流电流增益（hFE）：在集电极电流（IC）为 -3A 时，最小值 750
- 集电极 - 发射极击穿电压
- 高直流电流增益
- 低饱和电压
- 与 BD649 型互补
应用领域
-设计用于互补音频推挽输出级应用
