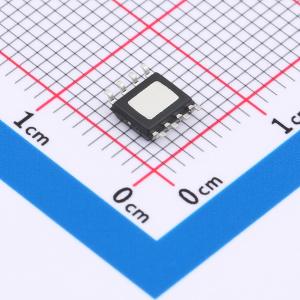

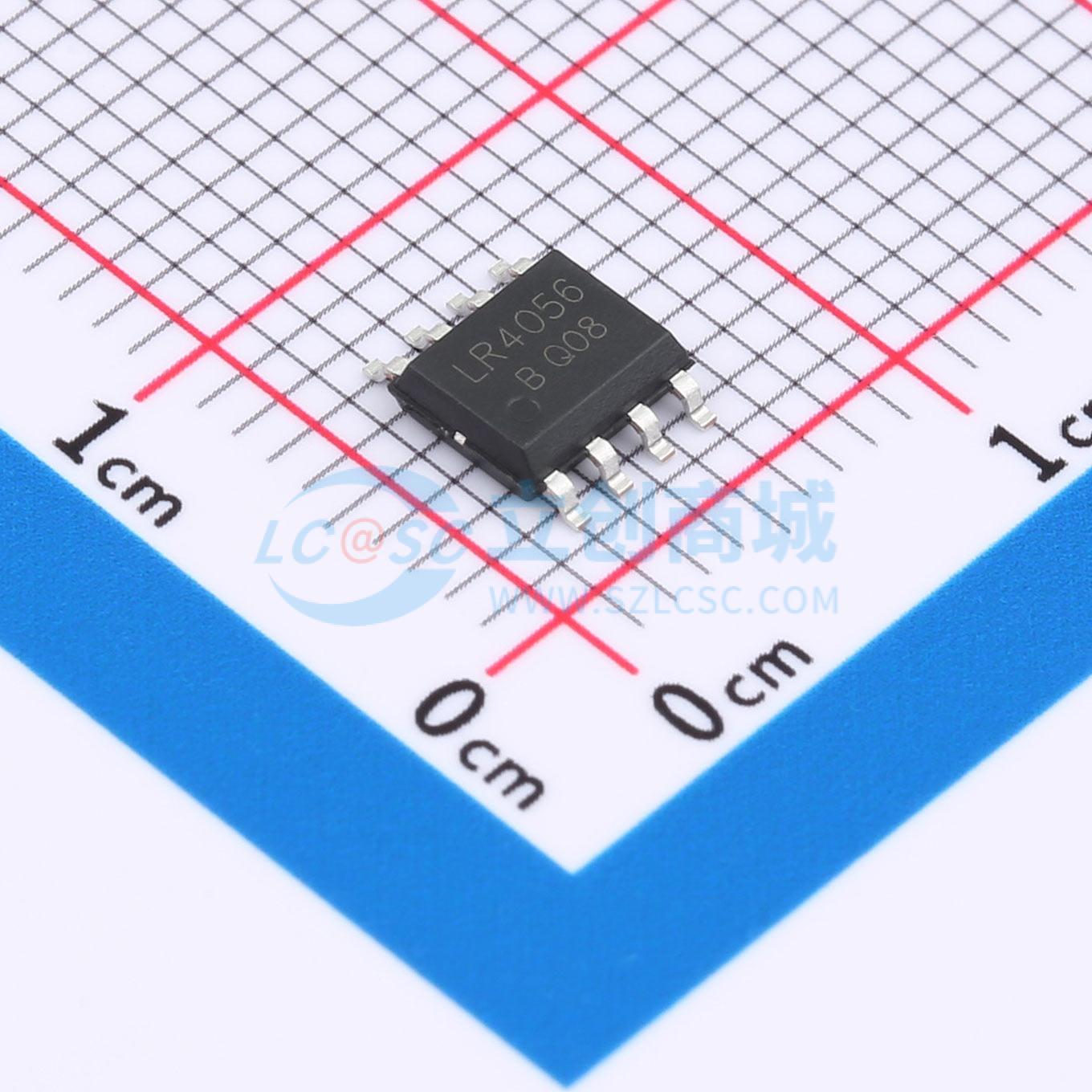

LR4056B-E(1A)
输入9V，输出1A恒流充电芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LR(朗瑞)
- 商品型号
- LR4056B-E(1A)
- 商品编号
- C29781227
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LR4056 一款高集成度、高性价比的单节锂离子电池充电芯片。 LR4056 采用恒定电流/恒定电压线性控制，只需较少的外部元件数目，是便携式应用的理想选择；同时也可以适合 USB 电源和适配器电源工作。 LR4056 采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，LR4056X 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时， LR4056 自动进入一个低电流状态，电池漏电流在2uA 以下。LR4056 的其他特点包括充电电流监控器、输入过压保护、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
商品特性
- 高达 1A 的可编程充电电流
- 无需 MOSFET、检测电阻器和隔离二极管
- 高精度充满检测电压阈值：4.2V（±1%）
- 涓流/恒流/恒压三段式充电
- 充电电流外部可调
- 充电电流智能热调节
- 电池温度检测保护
- 自动再充电
- 充电状态指示
- 符合 IEC62368 最新标准
- ESOP-8 封装
应用领域
- 移动电话充电座
- 便携式媒体播放
- 蓝牙耳机
