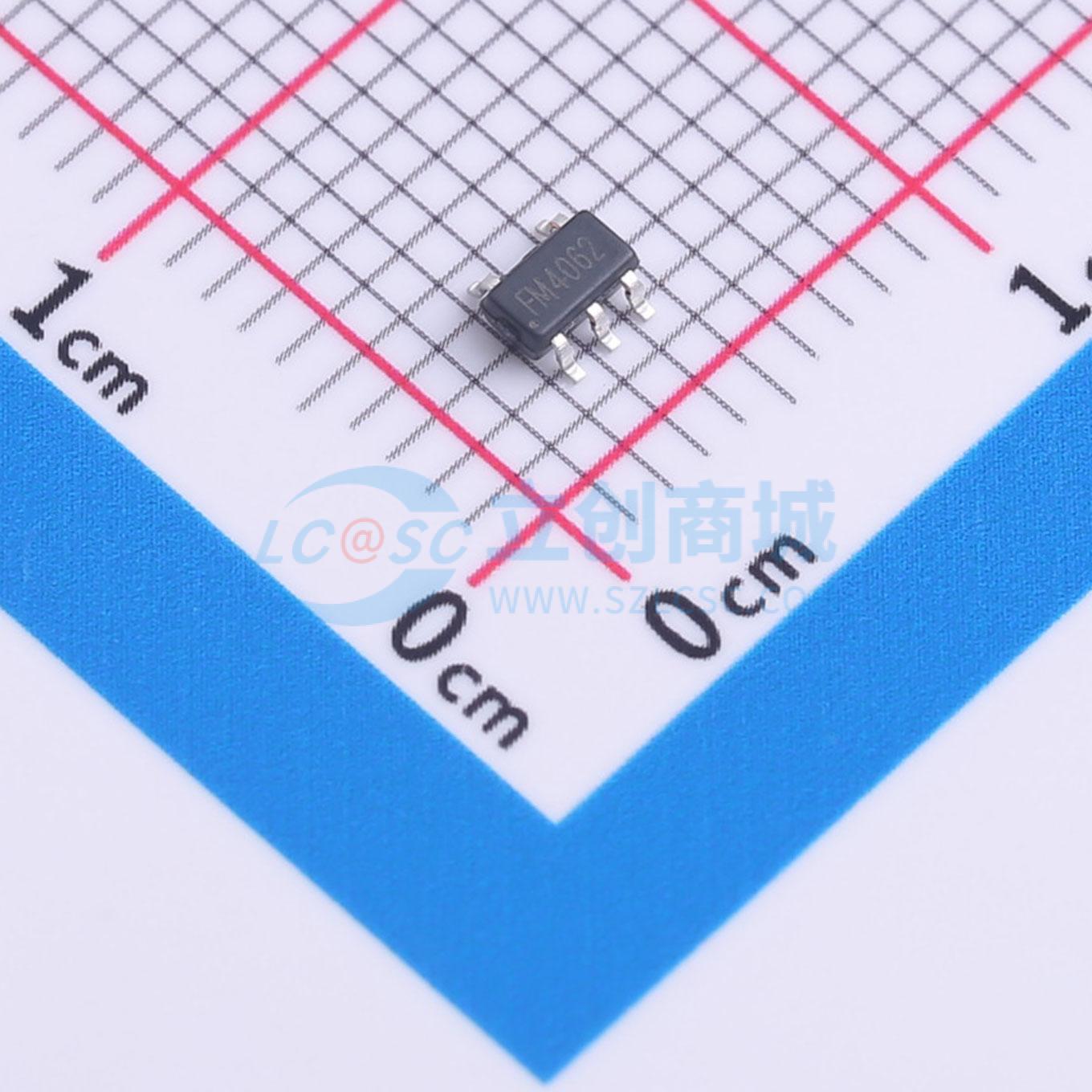

FM4062
座充充电管理 IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.带 OVP 功能座充充电管理 IC 2.可达 500mA 的可编程充电电流 3.30V 超高 VCC 端口耐压
- 品牌名称
- FM(富满)
- 商品型号
- FM4062
- 商品编号
- C29781273
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.24V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -65℃~+125℃ | |
| 静态电流(Iq) | 170uA |
商品概述
FM4062 是恒流/恒压座充充电管理芯片，主要应用于单节锂电池充电。应用电路无需外接检测电阻，其内部为 MOSFET 结构，因此也无需外接反向二极管。FM4062 VCC 端口具有高达 30V 的超高耐压且带有输入过压保护功能，充电时，当输入电压超过 6V（典型值），OVP 功能动作，停止充电，能有效防止充电时输入电压过高或充电时接入充电器瞬间的过高电压尖峰造成的芯片损坏。 FM4062 在大功率和高环境温度下可以自动调节充电电流以限制芯片温度。它的充电电压固定在 4.2V，充电电流可以通过外置一个电阻器进行调节。当达到浮充电压并且充电电流下降到设定电路的 1/10 时，FM4062 自动终止充电过程。当输入电压移开之后，FM4062 自动进入低电流模式，从电池吸取少于 5uA 的电流。当 FM4062 进入待机模式时，供电电流低至 170uA。 FM4062 还可以监控充电电流，具有电压检测、自动循环充电的特性，并且具有一个指示管脚指示充电状态和输入电压状态。
商品特性
- 可达 500mA 的可编程充电电流
- 无需外接 MOSFET、检测电阻、反向二极管
- 恒流/恒压模式工作
- 具有热保护功能
- 可通过 USB 端口为锂电池充电
- 具有 1%精度的预设充电电压
- 输入过压保护
- 待机模式下供电电流为 170uA
- 30V 超高 VCC 端口耐压
- 3.0V 涓流充电电压
- 软启动限制了浪涌电流
- 采用 SOT23 - 5 封装
