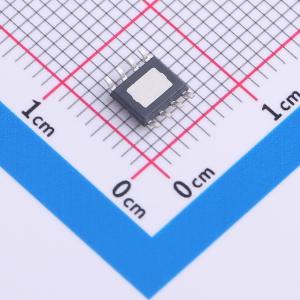

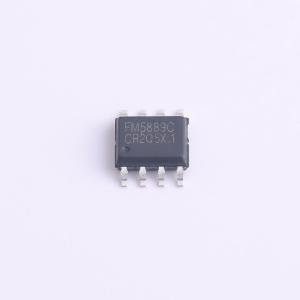

温馨提醒：图片仅供参考，商品以实物为准
FM5889C
识别限流 IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.支持将 D+线路和 D-线路短接的 USB 专用充电端口（DCP） 2.支持在 D+线路上加载 2.7V，在 D-线路上加载 2.7V 的 USB DCP，可为苹果设备提供最大 2.4A 充电电流
- 品牌名称
- FM(富满)
- 商品型号
- FM5889C
- 商品编号
- C29781272
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 2.4A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 110uA |
商品概述
FM5889C/FM5889MC 是一款具有限流功能的 USB 专用充电端口控制芯片。 FM5889C/FM5889MC 通过监测 USB 端口数据线路电压，为数据线路加载相应的电气特性来匹配受电设备的充电系统： 分压器 DCP，分别在 D+ 和 D- 线路上加载 2.7V 电压 BC1.2 DCP，将 D+ 线路短接至 D- 线路 FM5889C/FM5889MC 内部集成 40 mΩ 低阻抗 MOSFET 开关。当输出电流超过限流值或者结温达到过温保护点时，控制器进入 hiccup 断续工作模式。开关导通时，输出电流仍然有效控制在限流值附近，从而保护前端供电源。 FM5889C/FM5889MC 集成的 MSOFET 开关没有寄生体二极管，所以能够阻止反向电流传输。 FM5889C 采用 ESOP8 封装。FM5889MC 采用 EMSOP8 封装。
商品特性
- 支持将 D+ 线路和 D- 线路短接的 USB 专用充电端口（DCP）
- 支持在 D+ 线路上加载 2.7V，在 D- 线路上加载 2.7V 的 USB DCP，可为苹果设备提供最大 2.4A 充电电流
- 自动识别受电设备类型，切换 D+ 和 D- 线路连接
- 输出短路进入 hiccup 断续工作模式
- 外接电阻设置限流值
- ±8% 限流值精度
- 集成 40 mΩ 低阻抗 MOSFET
- 电流过流 2 us 快速响应时间
- 阻止电流反向传输
- 过温保护
应用领域
- 适配器
- 车载充电器
- USB 供电设备
