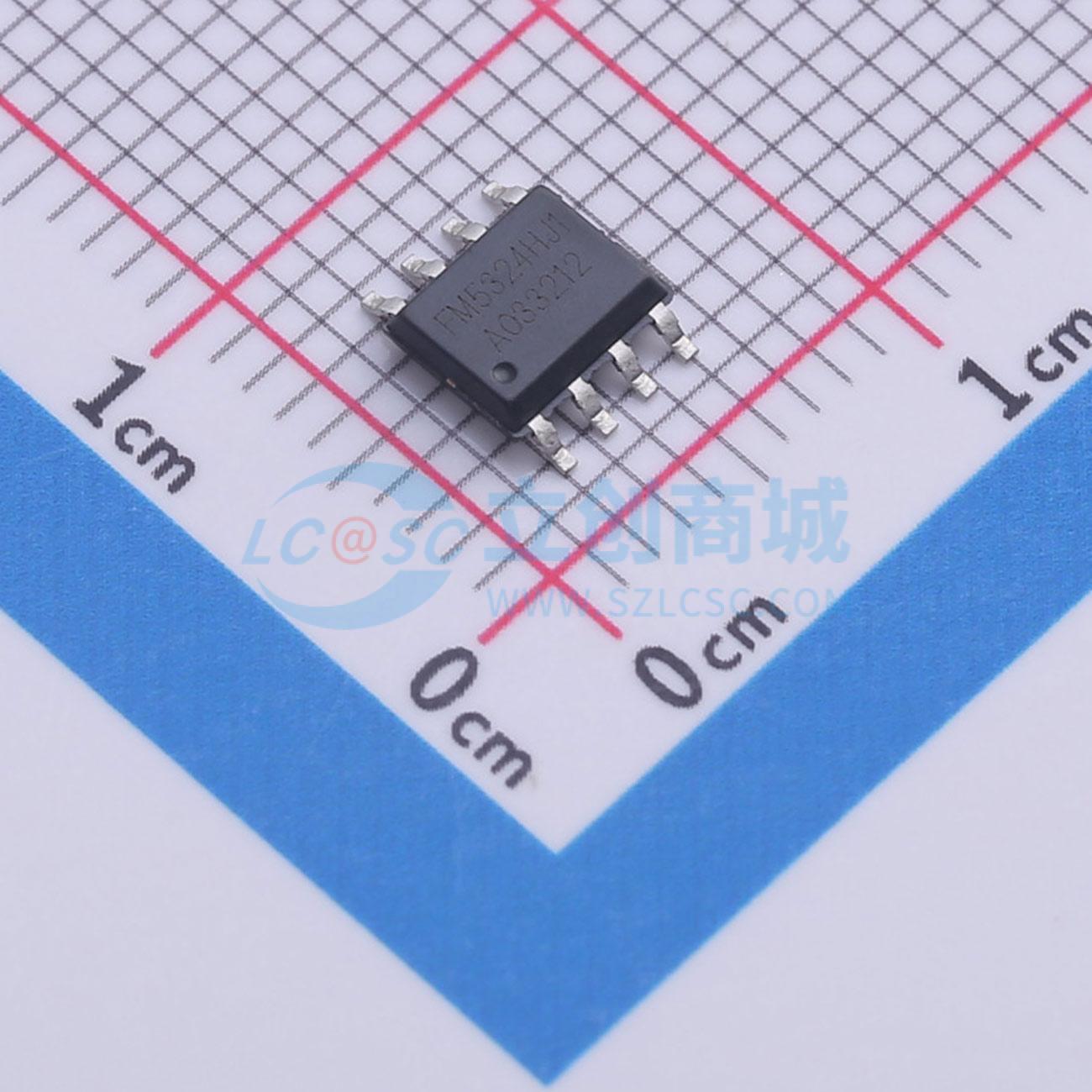

FM5324HJ1
锂电池充放电电源管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.集成了锂电池充电管理，电池升压输出，电池电量判断和 LED 电量指示的集成电源管理 IC 2.快速充饱功能 3.可选手电扩流功能
- 品牌名称
- FM(富满)
- 商品型号
- FM5324HJ1
- 商品编号
- C29781275
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.7V~5.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.9V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | 0℃~+50℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 55uA |
商品概述
FM5324HJ1 是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和 LED 电量指示的集成电源管理 IC。
FM5324HJ1 是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ±1% ，并且具有充电电流纹波小，充电效率高等优点。
FM5324HJ1 的 DC-DC 升压可达到 ±1% 的精度，可以提供高达 94% 以上的升压转换效率，延长电池使用时间。
FM5324HJ1 配置了 3 个 LED 驱动端口，可驱动 4 个 LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。
FM5324HJ1 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。
FM5324HJ1 配置了自动识别负载功能，检测到负载自动开启升压输出。
FM5324HJ1 目前提供 ESOP8L 的封装形式。
商品特性
- 外围电路简单，无需外部 MOS
- 可以实现输入端 2.0A@5V 同步开关充电
- 可以实现 2.4A@5V 同步开关升压输出
- 低待机电流，约为 60uA
- 充饱电压可选
- 软启动功能
- 涓流、恒流、恒压三段式充电
- 输入电源掉电电池自动升压供电
- 整体方案升压最高效率可达 94%@2.4A
- OUT 输出过流，短路保护
- 自动检测负载启动功能
- 空载检测关断功能
- 输出线补功能
- 快速充饱功能
- 多种按键模式可选
- 可选手电扩流功能
- 1 - 4 灯电量显示功能，多种电量显示方式
- 多种电量曲线可选
- 封装形式：eSOP8L
应用领域
- 移动电源
- 其他便携设备
