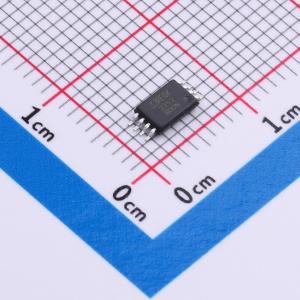

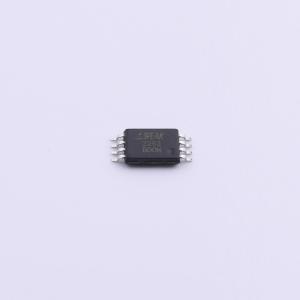

温馨提醒：图片仅供参考，商品以实物为准
TP2262-TSR
高电源电压、低失调、低功耗且高频响应稳定的运算放大器，可作比较器，适用于工业控制、电机控制和音频领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2262-TSR
- 商品编号
- C29781247
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3.5MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电流(Ios) | 25pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TP226x系列是最新一代高供电电压放大器，具有低失调、低功耗和稳定的高频响应特性。该系列采用专有设计技术，实现了出色的交流性能，包括3.5-MHz带宽、15-V/μs压摆率和低失真，同时每个放大器的静态电流典型值仅为700 μA。输入共模电压范围扩展至-Vs，输出为轨到轨摆幅。TP226x系列可用作商用运放的直接替换品，以降低功耗、扩展输入/输出范围并提升性能。这些特性的结合使其成为工业控制、电机控制、便携式音频放大、声卡端口及其他消费类音频应用的理想选择。
商品特性
- 供电电压范围：3 V ~ 36 V
- 低供电电流：每通道最大1000 μA
- 差分输入电压范围可达供电轨，可用作比较器
- 输入范围至-Vs，轨到轨输出
- 快速响应：3.5-MHz带宽，15-V/μs压摆率，100-ns过载恢复
- 低失调电压：25°C时最大±2 mV，-40°C至85°C时最大±2.5 mV，-40°C至125°C时最大±3 mV
- 极低总谐波失真加噪声：增益为1、1 kHz时为0.0005%
- 出色的电磁干扰抑制比：900 MHz时为60 dB
- 2-kV人体模型，1-kV器件充电模型，150-mA闩锁测试
- 工作温度范围：-40°C ~ 125°C
应用领域
- 传感器接口
- 电机控制
- 工业控制
- 音频
