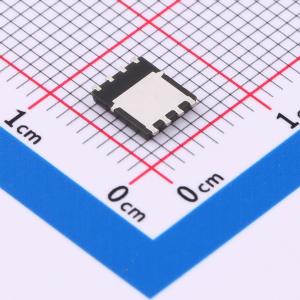

温馨提醒：图片仅供参考，商品以实物为准
E060N2P3HL1
1个N沟道 耐压:60V 电流:180A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1个N沟道漏源电压(Vdss):60V连续漏极电流(Id):180A功率(Pd)132W阈值电压(Vgs(th)@Id):2.5V@250uA导通电阻(RDS(on)@Vgs,Id):2.3mΩ@10V栅极电荷(Qg@Vgs)104nC@10V输入电容(Ciss@Vds)6638pF@25V工作温度-55 ℃~+ 150℃@(Tj)
- 品牌名称
- Existar(毅芯达)
- 商品型号
- E060N2P3HL1
- 商品编号
- C29781165
- 商品封装
- PDFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.1908克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 180A | |
| 导通电阻(RDS(on)) | 2.3mΩ@10V | |
| 耗散功率(Pd) | 132W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 103.5nC@10V | |
| 输入电容(Ciss) | 6.638nF | |
| 反向传输电容(Crss) | 58.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.275nF |
商品特性
- 低导通电阻（RDS(on)）沟槽技术
- 低热阻
- 快速开关速度
- 100%雪崩测试
应用领域
- 直流-直流转换
- 电源开关
- PD充电器
- 电机驱动器
