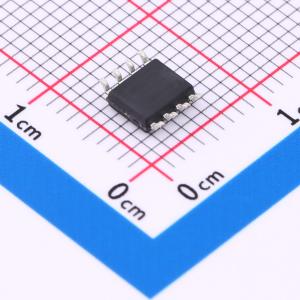

温馨提醒：图片仅供参考，商品以实物为准
EX9506
内含60V功率MOSFET，高性能同步整流控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1个N沟道工作模式SSR-CCM/DCM/QR频率（KHz）：<170功率管耐压:60V导通电阻(RDS(on)@Vgs,Id):10mΩ
- 品牌名称
- Existar(毅芯达)
- 商品型号
- EX9506
- 商品编号
- C29781182
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.223997克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 5.5V~8V | |
| MOS耐压 | 60V | |
| 开关频率 | 150kHz | |
| 模式支持 | CCM；QR；DCM |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 10mΩ | |
| 静态电流(Iq) | 410uA | |
| 导通时间 | 1.2us | |
| 关断时间 | 500ns | |
| 关断延时 | 10ns | |
| 工作温度 | -20℃~+85℃ |
商品概述
Ex9506 是一颗同步整流开关，内部集成耐压 60V，10mΩ 低导通电阻的功率管，应用于 AC/DC 开关电源反激架构变压器次级侧，替代输出整流二极管，可以显著提高开关电源转换效率。集成高压自供电功能，无需变压器辅助绕组供电，应用外围仅需一颗 1uF 电容即可完成芯片供电，自供电电压为 7.7V，可以灵活的放置在变压器输出正端或负端应用。Ex9506 通过检测 VDS 电压控制内置 MOSFET 的开启和关断。当 VDS 电压小于 -350mV，控制 MOSFET 开启；集成 MOSFET 动态驱动功能，VDS 电压稳定在-40mV 左右，当 VDS 电压大于 0mV，控制 MOSFET 关断。内置功率管采用 SGT MOSFET，具有更小的栅极电容，更加容易实现快速关断，可以有效降低电压尖峰，从而减小电压应力，提高可靠性。集成谐振振铃电压摆率检测功能，避免谐振误开启。兼容前级 PWM 采用 GaN 功率管的高频应用。同步整流开关具有快速关断功能，支持 DCM 断续工作模式、QR 准谐振工作、CCM 连续导通工作模式。
应用领域
- AC/DC 开关电源USB PD 适配器、充电器
