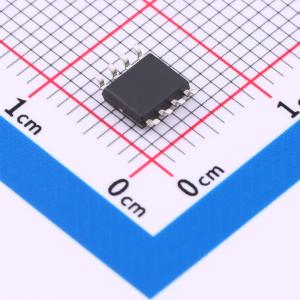

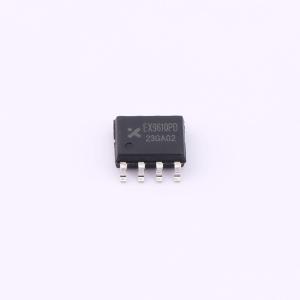

EX9610PD

内含100V功率MOSFET，高性能同步整流控制芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1个N沟道工作模式SSR-CCM/DCM/QR频率（KHz）：<170功率管耐压:100V导通电阻(RDS(on)@Vgs,Id):15mΩ
品牌名称: Existar(毅芯达)
商品型号: EX9610PD
商品编号: C29781187
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.415493克(g)

商品参数

商品概述

Ex9610PD 是一颗同步整流开关，内部集成耐压100V，15mΩ 低导通电阻的功率管，应用于 AC/DC开关电源反激架构变压器次级侧，替代输出整流二极管，可以显著提高开关电源转换效率。集成高压自供电功能，无需变压器辅助绕组供电，应用外围仅需一颗 1uF 电容即可完成芯片供电，自供电电压为 7.7V。可以灵活的放置在变压器输出正端或负端应用。Ex9610PD 通过检测VDS 电压控制内置MOSFET的开启和关断。当 VDS 电压小于 -350mV，控制MOSFET 开启；集成 MOSFET 动态驱动功能，VDS 电压稳定在-40mV 左右，当 VDS 电压大于 0mV，控制 MOSFET 关断。内置功率管采用 SGT MOSFET，具有更小的栅极电容，更加容易实现快速关断，可以有效降低电压尖峰，从而减小电压应力，提高可靠性。同步整流开关具有快速关断功能，支持 DCM 断续工作模式、QR 准谐振工作、CCM 连续导通工作模式。

应用领域

AC/DC 开关电源USB PD 适配器、充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	是否内置MOS	内置
	工作电压	5.5V~8V
	MOS耐压	100V
	开关频率	150kHz
	模式支持	QR；DCM；CCM

	属性	参数值
	导通电阻	15mΩ
	静态电流(Iq)	410uA
	导通时间	1.2us
	关断时间	500ns
	关断延时	10ns
	工作温度	-20℃~+85℃
