温馨提醒：图片仅供参考，商品以实物为准

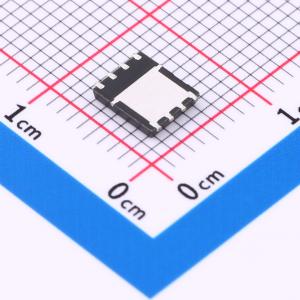

E100N4P0HL1
1个N沟道 耐压:100V 电流:83A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1个N沟道漏源电压(Vdss):100V连续漏极电流(Id):83A功率(Pd)52W阈值电压(Vgs(th)@Id):2.5V@250uA导通电阻(RDS(on)@Vgs,Id):4mΩ@10V栅极电荷(Qg@Vgs)74.2nC@10V输入电容(Ciss@Vds)3841pF@50V工作温度-55 ℃~+ 150℃@(Tj)
- 品牌名称
- Existar(毅芯达)
- 商品型号
- E100N4P0HL1
- 商品编号
- C29781176
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.213929克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 83A | |
| 导通电阻(RDS(on)) | 4mΩ@10V | |
| 耗散功率(Pd) | 52W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 74.2nC@10V | |
| 输入电容(Ciss) | 3.841nF@50V | |
| 反向传输电容(Crss) | 34.4pF@50V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 国际标准封装
- 低漏源导通电阻（RDS(ON)）和栅极电荷（QG）
- 雪崩额定
- 低封装电感
- 高功率密度
- 易于安装
- 节省空间
应用领域
- 开关模式和谐振模式电源
- DC-DC 转换器
- PFC 电路
- 交流和直流电机驱动器
- 机器人技术和伺服控制
