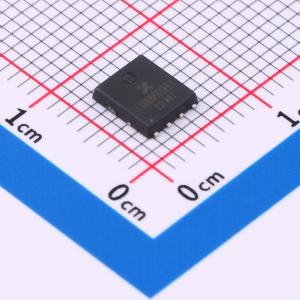

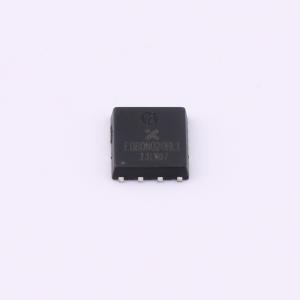

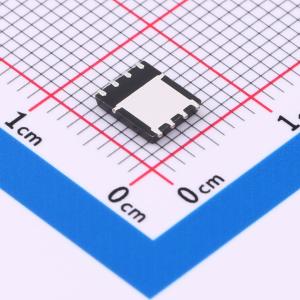

温馨提醒：图片仅供参考，商品以实物为准
E080N020HL1
1个N沟道 耐压:80V 电流:35A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1个N沟道漏源电压(Vdss):80V连续漏极电流(Id):35A功率(Pd)35W阈值电压(Vgs(th)@Id):2V@250uA导通电阻(RDS(on)@Vgs,Id):20mΩ@10V栅极电荷(Qg@Vgs)13nC@10V输入电容(Ciss@Vds)792pF@25V工作温度-55 ℃~+ 175℃@(Tj)
- 品牌名称
- Existar(毅芯达)
- 商品型号
- E080N020HL1
- 商品编号
- C29781173
- 商品封装
- PDFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 35W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss) | 792pF | |
| 反向传输电容(Crss) | 29pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 342pF |
商品特性
- 国际标准封装
- 低漏源导通电阻（RDS(ON)）和栅极电荷（QG）
- 雪崩额定值
- 低封装电感
- 高功率密度
- 易于安装
- 节省空间
应用领域
- 开关模式和谐振模式电源
- 直流-直流转换器
- 功率因数校正（PFC）电路
- 交流和直流电机驱动器
- 机器人和伺服控制
