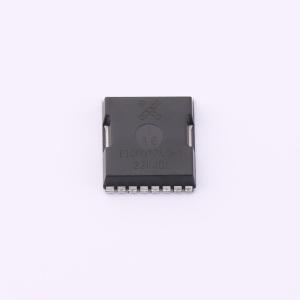

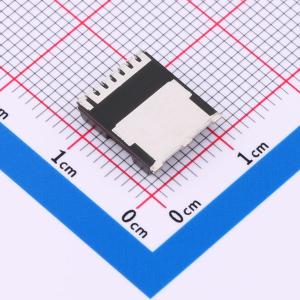

温馨提醒：图片仅供参考，商品以实物为准
E100N1P5OH1
1个N沟道 耐压:100V 电流:330A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1个N沟道漏源电压(Vdss):100V连续漏极电流(Id):330A功率(Pd)430W阈值电压(Vgs(th)@Id):3.8V@250uA导通电阻(RDS(on)@Vgs,Id):1.5mΩ@10V栅极电荷(Qg@Vgs)258nC@10V输入电容(Ciss@Vds)15650pF@25V工作温度-55 ℃~+ 150℃@(Tj)
- 品牌名称
- Existar(毅芯达)
- 商品型号
- E100N1P5OH1
- 商品编号
- C29781174
- 商品封装
- TOLL-8
- 包装方式
- 编带
- 商品毛重
- 1.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 330A | |
| 导通电阻(RDS(on)) | 1.5mΩ@10V | |
| 耗散功率(Pd) | 430W | |
| 阈值电压(Vgs(th)) | 3.8V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 362nC@10V | |
| 输入电容(Ciss) | 21.91nF | |
| 反向传输电容(Crss) | 90pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.94nF |
商品特性
- 低导通电阻RDS(on)以最小化传导损耗
- 低电容以最小化驱动损耗
- 小尺寸（5 x 6 mm），设计紧凑
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 电机驱动
- 电池保护
