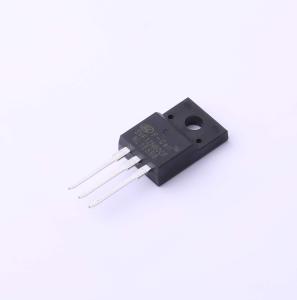

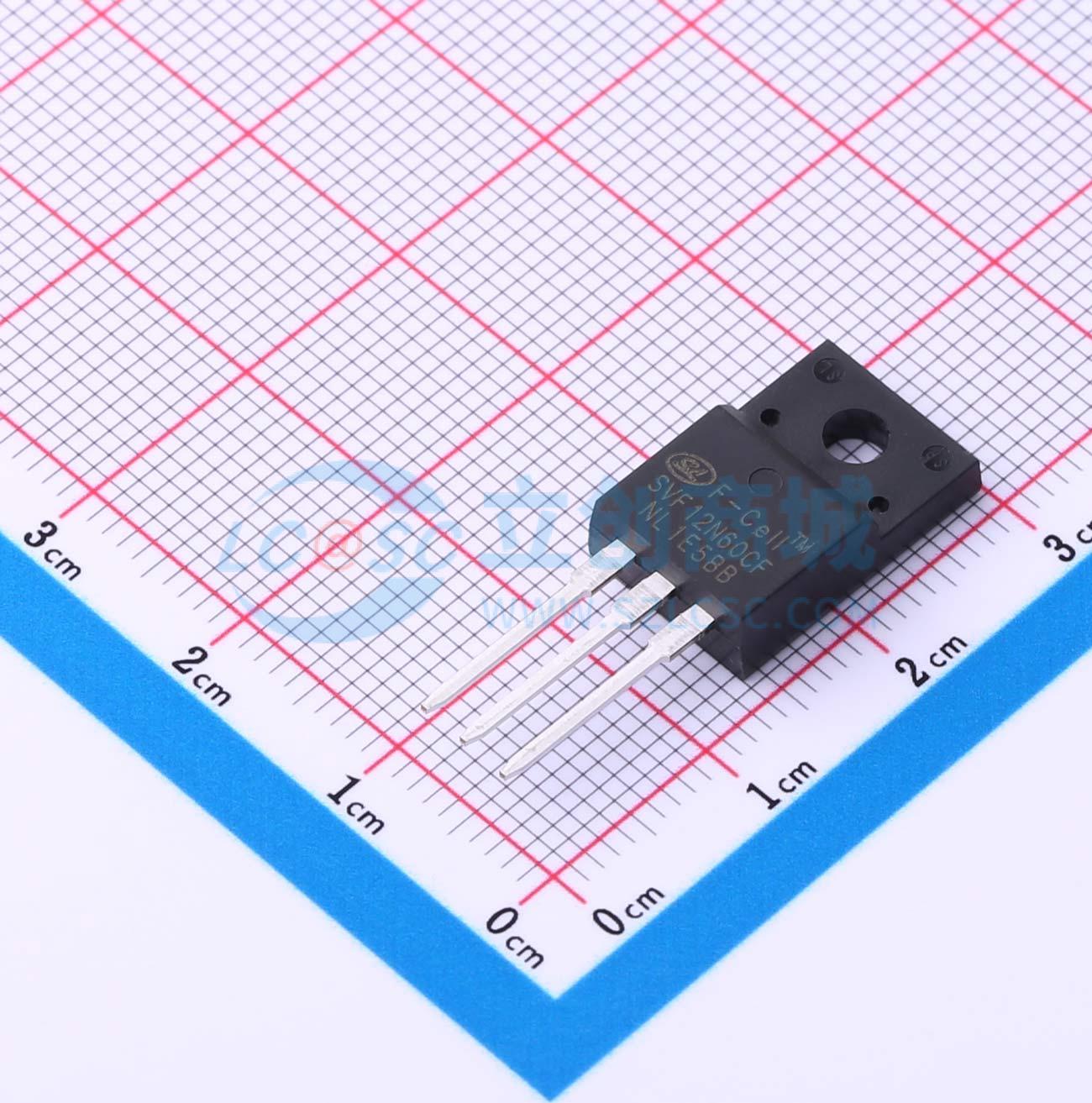

SVF12N60CF
N沟道,电流:12A,耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SVF12N60CF
- 商品编号
- C2897708
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 750mΩ@10V | |
| 耗散功率(Pd) | 51W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.367nF@25V | |
| 反向传输电容(Crss) | 14pF@480V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
MS3207PBF采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)，适用于多种应用场景。
商品特性
- 漏源电压VDS = 82V，漏极电流ID = 140A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 5.2 mΩ（典型值：4.3 mΩ）
- 采用特殊工艺技术，具备高静电放电（ESD）能力
- 高密度单元设计，实现超低导通电阻Rdson
- 雪崩电压和电流特性完全表征
- 具有高单脉冲雪崩能量（EAS），稳定性和一致性良好
- 采用优秀的封装，散热性能良好
应用领域
- 功率开关应用-硬开关和高频电路-不间断电源
