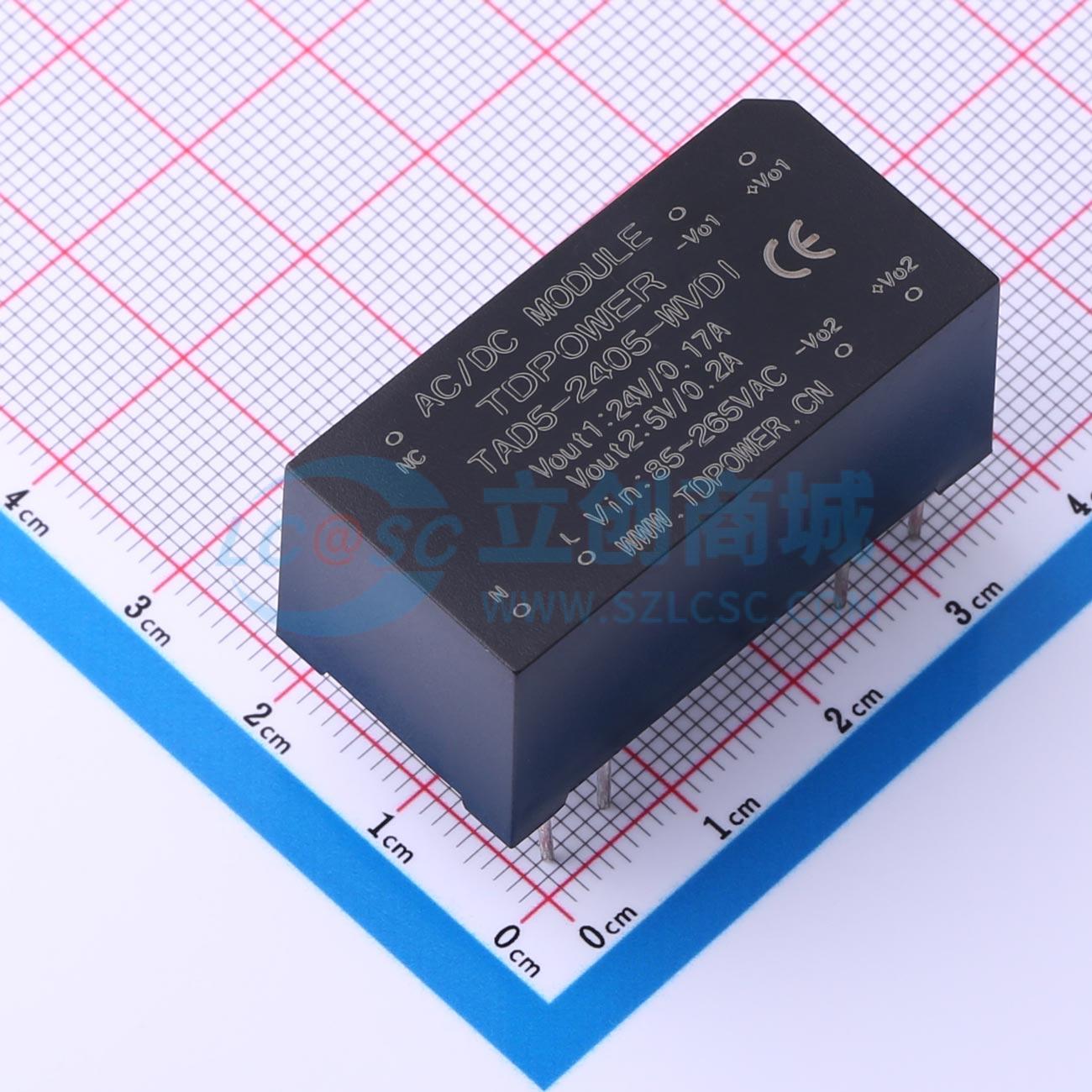

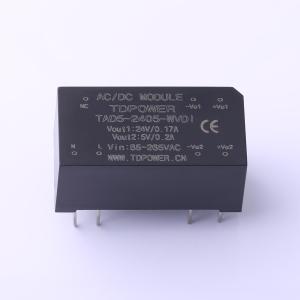

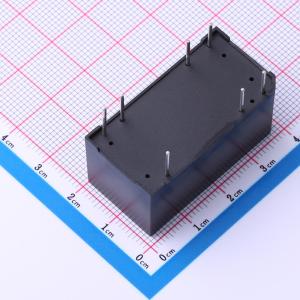

温馨提醒：图片仅供参考，商品以实物为准
TAD5-2405-WVDI
5W AC-DC电源模块，宽输入电压范围，双路隔离输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 腾达电源TDPOWER TA5WxDx系列是一款5W AC-DC电源模块，支持85～265VAC和100～370VDC的宽输入电压范围。该模块具有高可靠性、高精度稳压输出和低纹波噪声，适用于物联网、AI设备、智慧城市、仪器仪表、电力、工业控制、办公及民用等行业。
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TAD5-2405-WVDI
- 商品编号
- C2897724
- 商品封装
- 插件,19x38mm
- 包装方式
- 盒装
- 商品毛重
- 17.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 2 | |
| 工作电压(DC) | 100V~370V；100V~370V | |
| 工作电压(AC) | 85VAC~265VAC | |
| 输出电压(Vout) | 5V；24V | |
| 输出电流(最大值) | 170mA；200mA | |
| 输出功率 | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 静态功耗 | 0.1W | |
| 转换效率 | 80% | |
| 纹波噪声 | 50mVp-p | |
| 最大容性负载 | 470uF | |
| 功能特性 | 欠压保护；过流保护；短路保护 | |
| 隔离电压(Vrms) | 2.5kV | |
| 开关频率 | 65kHz |
商品概述
TA5WxDx系列电源是一款小体积交直流两用电源模块，该系列与TA5WxDx/TA10WxDx/TA12W2/TA15W2/TA20W2/TA25W2系列管脚兼容，方便功率拓展，支持100%国产，质保三年。输入范围85~265VAC，100~370VDC，输出功率最大5W，稳压输出精度±1%，主路典型输出纹波30mV；空载功耗低至0.1W，效率范围72%~80%；满足单路/双路/双路隔离输出，隔离耐压≥2500VAC；支持双路稳压输出，相当于AC-DC电源模块加DC-DC 1W电源模块，各路电压精度高达±1%，Vout2电流高达200mA；工作温度-40℃ ~ +85℃；输入欠压保护，过流保护，输出短路保护自恢复。
商品特性
- 宽压输入85~265VAC或100~370VDC，47~400Hz
- 稳压输出精度±1%，高可靠性，低纹波噪声
- 高可靠性，低纹波噪声（可降至30mV以下）
- DIP：38×19×19mm超小尺寸，输出功率最大5W
- 空载功耗低至0.1W，满载效率范围72%~80%
- 满足单路/双路/双路隔离输出，隔离耐压≥2500VAC
- 双路隔离输出时，两路输出之间隔离电压≥1000VDC
- 双路稳压输出时Vout2电压精度±1%，电流高达200mA
- 输出过流保护，输出短路保护自恢复
- 工作温度：-40℃ ~ +85℃
- 通过CE认证；需求无铅标准下单时需注明
- 与TA5WxDx/TA10WxDx/TA12W2/TA15W2/TA20W2/TA25W2管脚兼容
- 支持100%国产
- 质保三年
应用领域
- 物联网
- AI设备
- 智慧城市
- 仪器仪表
- 工业控制
