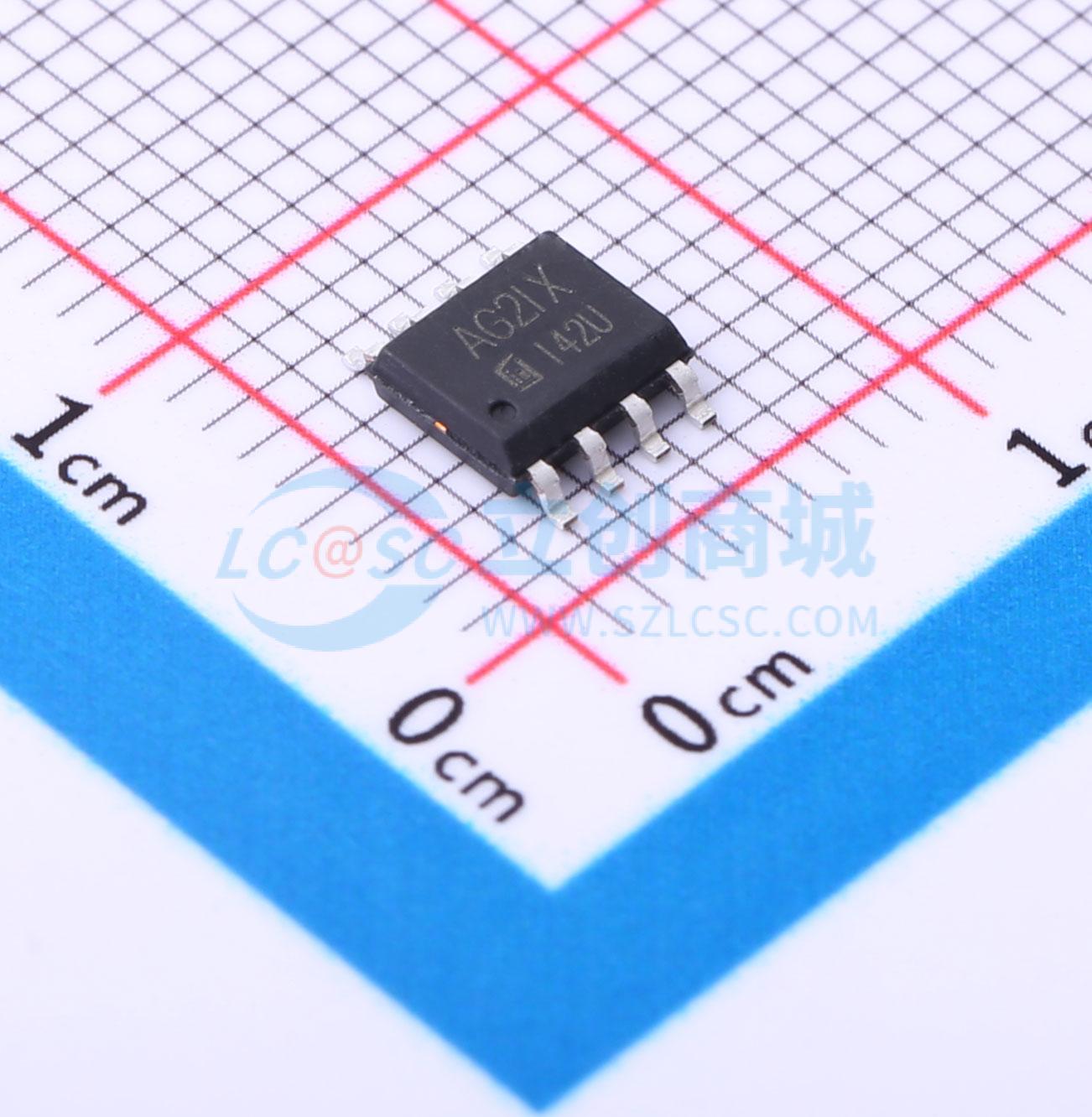

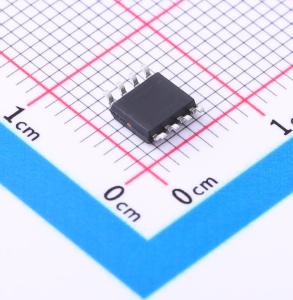

LTC358AXS8/R8
LTC358AXS8/R8
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC321A和LTC358A系列单通道和双通道放大器采用专有技术，可为正低失调（最大1.0 mV）和漂移（1 μV/°C）提供输入失调电压校正。该系列放大器具有轨到轨输入和输出摆幅、低静态电流（典型值85 μA），同时具备1 MHz的宽带宽和极低噪声（1 kHz时为29 nV/√Hz），非常适合用于各种电池供电应用，如手机、平板电脑、笔记本电脑和便携式医疗设备。低输入偏置电流使这些放大器可用于源阻抗达兆欧级的应用。 LTC321A和LTC358A放大器的稳健设计让电路设计人员使用起来更加轻松：在高达500 pF的容性负载下具有单位增益稳定性、集成RF/EMI抑制滤波器、过驱动条件下无相位反转，以及高静电放电（ESD）保护（5 kV HBM）。LTC321A和LTC358A放大器经过优化，可在0 °C至70 °C的温度范围内，以低至+1.8 V（±0.9V）、高达+5.5 V（±2.75V）的电压工作；在-40 °C至+125 °C的扩展温度范围内，可在+2.0 V（±1.0V）至+5.5 V（±2.75V）的电压下工作。 LTC321A（单通道）采用SOT23 - 5L封装。LTC358A（双通道）提供SOIC - 8L和MSOP - 8L封装。
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC358AXS8/R8
- 商品编号
- C2888113
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 96dB | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 45mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | 85uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 1V~2.75V；-2.75V~-1V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 29nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA |
商品概述
LTC321A和LTC358A系列单通道和双通道放大器采用专有技术，可为正低失调（最大1.0 mV）和漂移（1 μV/°C）提供输入失调电压校正。该系列放大器具有轨到轨输入和输出摆幅、低静态电流（典型值85 μA），同时具备1 MHz的宽带宽和极低噪声（1 kHz时为29 nV/√Hz），非常适合用于各种电池供电应用，如手机、平板电脑、笔记本电脑和便携式医疗设备。低输入偏置电流使这些放大器可用于源阻抗达兆欧级的应用。 LTC321A和LTC358A放大器的稳健设计让电路设计人员使用起来更加轻松：在高达500 pF的容性负载下具有单位增益稳定性、集成RF/EMI抑制滤波器、过驱动条件下无相位反转，以及高静电放电（ESD）保护（5 kV HBM）。LTC321A和LTC358A放大器经过优化，可在0 °C至70 °C的温度范围内，以低至+1.8 V（±0.9V）、高达+5.5 V（±2.75V）的电压工作；在-40 °C至+125 °C的扩展温度范围内，可在+2.0 V（±1.0V）至+5.5 V（±2.75V）的电压下工作。 LTC321A（单通道）采用SOT23 - 5L封装。LTC358A（双通道）提供SOIC - 8L和MSOP - 8L封装。
商品特性
- 高精度：最大正输入失调电压1.0 mV
- 低噪声：1 kHz时为29 nV/√Hz
- 单位增益稳定时增益带宽积为1 MHz
- 微功耗：每个放大器的电源电流为85 μA
- 在0 °C至70 °C温度范围内，单电源电压范围为1.8 V至5.5 V
- 轨到轨输入和输出
- 内部RF/EMI滤波器
- 扩展温度范围：-40 °C至+125 °C
应用领域
- 电池供电仪器：消费类、工业、医疗、笔记本电脑
- 无线充电器
- 音频输出
- 传感器信号调理：传感器接口、环路供电、有源滤波器
- 无线传感器：家庭安全、远程传感、无线计量
