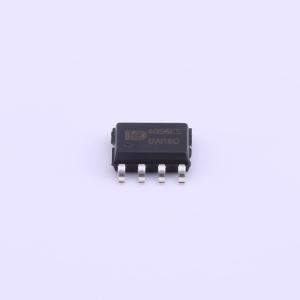

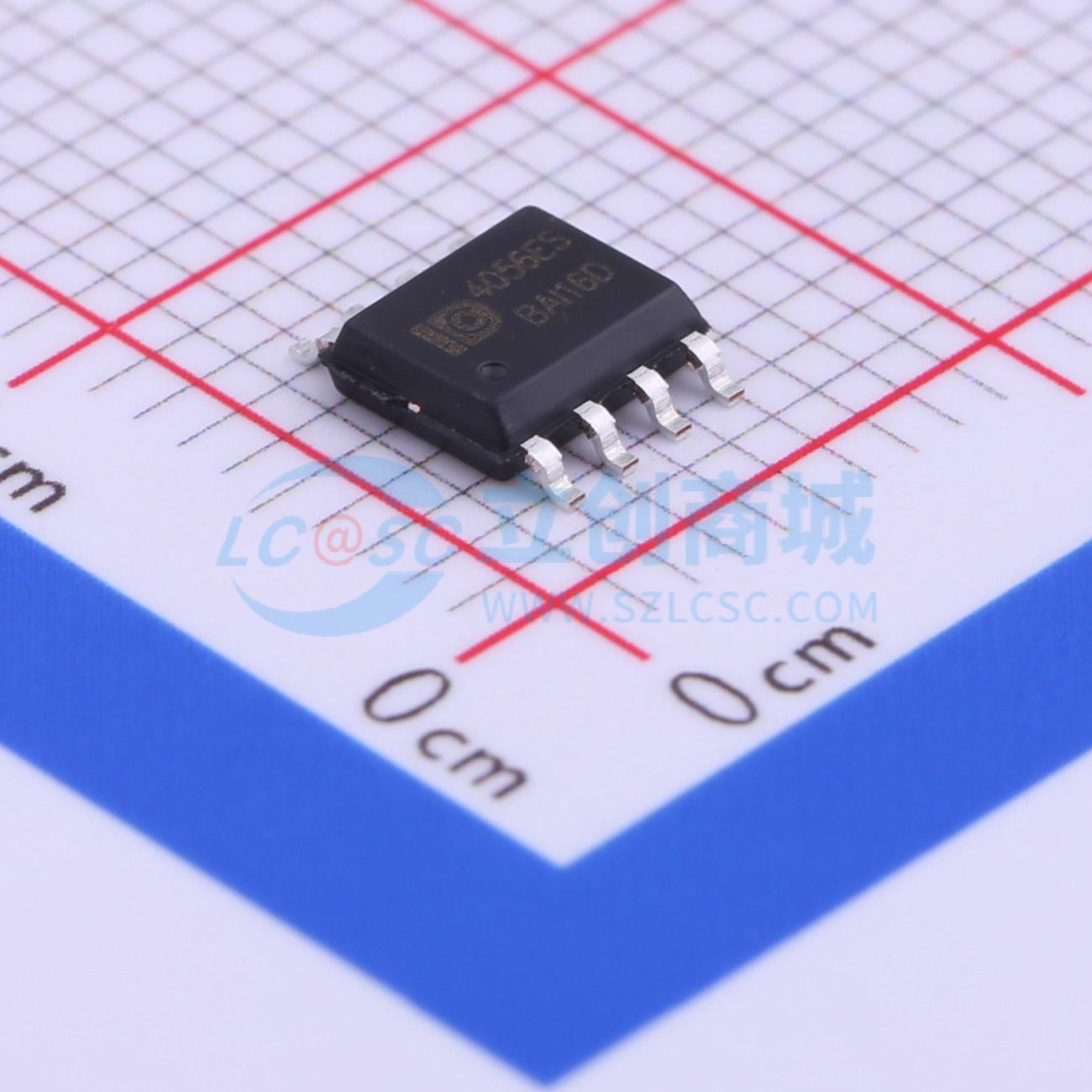

AD4056ES

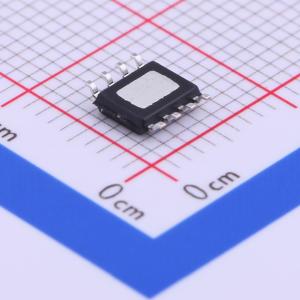

AD4056ES 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 ESOP8 封装与较小的外部元件数目使得 AD4056ES 成为便携式应用的理想选择。AD4056ES 可以适合 USB 电源和适配器电源工作。 采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定与 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，AD4056ES 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，AD4056ES 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。AD4056ES 在有电源时也可至于停机模式，已而将供电电流降至 55uA。AD4056ES 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电结束的 LED 状态引脚。

• 高达 1000mA 的可编程充电电流
• 无需 MOSFET、检测电阻器或隔离二极管
• 用于单节锂离子电池、采用 ESOP - 8 封装的完成线性充电器
• 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
• 精度达到 ±1% 的 4.2V 预设充电电压
• 用于电池电量检测的充电电流监控器输出
• 自动再充电
• C/10 充电终止，灯全灭
• 2.9V 涓流充电器件版本
• 软启动限制了浪涌电流
• 电池温度检测功能
• 待机模式下的供电电流为 55uA

• 移动电话 PDA
• MP3、MP4 播放器
• 数码相机
• 电子词典
• GPS 便携式设备、各种充电器
