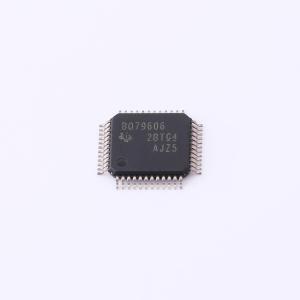

BQ79606APHPRQ1

具有集成硬件保护器并适用于汽车电池组应用的SafeTI精密应用

描述: BQ79606A-Q1 符合 ASIL-D 标准的汽车类 6 节串联精密电池监测器、平衡器和集成保护器
品牌名称: TI(德州仪器)
商品型号: BQ79606APHPRQ1
商品编号: C2879407

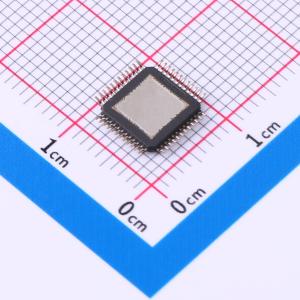

商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.92克(g)

商品参数

商品概述

BQ79606A-Q1 器件可针对三到六节电池提供同步、高精度的通道测量。通过加入菊花链通信端口，BQ79606A-Q1 器件可通过堆叠方式（最多 64 个器件）支持电气化汽车传动系电池组中的大型堆叠配置。BQ79606A-Q1 为每个电池输入提供一个 Δ-Σ 转换器，支持同步测量电池电压。 BQ79606A-Q1 包括一个辅助 ADC，可支持多达 6 个 NTC 的电池温度测量，并可通过内部电压轨实现针对器件的安全检查。此器件还包括一个裸片温度测量 ADC，用于提供温度校正，以便在扩展温度范围内获得高精度结果。主机与 BQ79606A-Q1 器件之间的通信通过 UART 专用接口实现。此外，支持电容器或变压器隔离的隔离式差分菊花链通信接口允许主机与整个电池堆叠进行通信。该菊花链通信接口可配置为（可选）环形架构，允许主机在通信线路中断的情况下与堆叠任一端的器件进行通信。

商品特性

适用于汽车应用
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 2：-40°C 至 +105°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
电压监控器、温度监控器和通信功能：符合 SafeTI™-26262 ASIL-D 标准
±1.1 mV 电池电压测量精度，具有失调电压低至 1.2Hz 的可配置数字低通滤波器，支持同步电池电压测量，在 1ms 内实现堆叠的完整精度测量（96 节电池）
监控 3 至 6 条电池连接和多达 6 个 NTC/辅助通道
集成 16 位模数转换器 (ADC)
集成高电压 AFE 滤波器组件，专为可靠的热插拔性能而设计
可堆叠配置，支持高达 64 个器件（1 个基础器件 + 63 个堆叠器件，384 节串联电池）
隔离式差分菊花链通信
- 支持基于变压器或电容器的隔离
- 可配置的 SINC3 数字滤波器
集成硬件保护器
- 针对电池过热和欠温提供二级保护
- 针对电池过压和欠压提供二级保护

应用领域

全电动、插电式混合动力和混合动力车辆
汽车类 12V 和 48V 锂离子电池系统
电网储能电池系统
不间断电源 (UPS)
电动自行车，电动踏板车

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片
	工作电压	5.5V~30V
	电池类型	锂电池
	电池节数	3~6

	属性	参数值
	工作温度	-40℃~+105℃
	电池温度检测	支持
	静态电流(Iq)	4.2mA
	均衡电流	150mA
