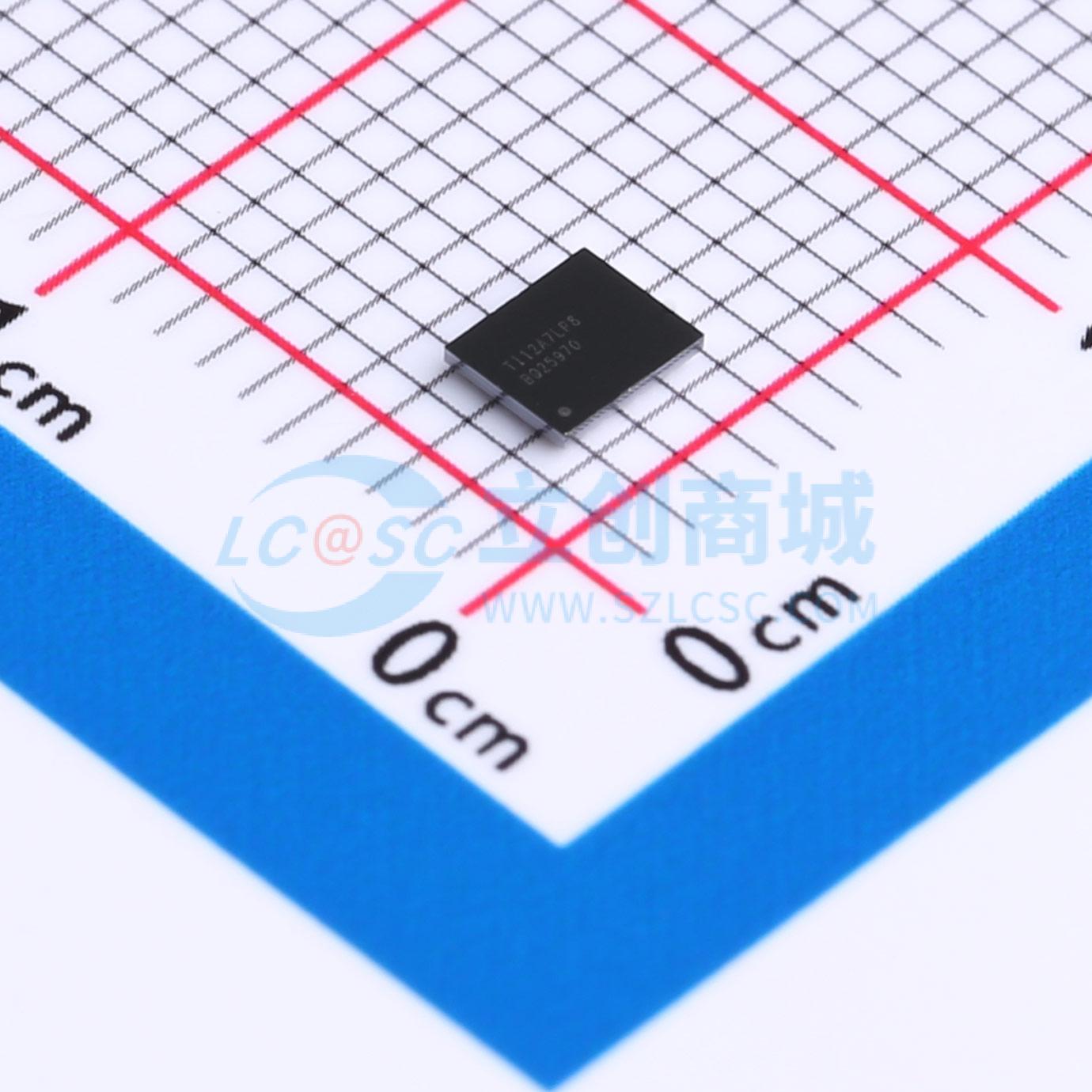

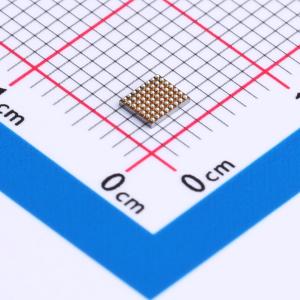

BQ25970YFFR

bq25970、bq25971 是具有 ADC 且基于I2C控制的单节电池高效 8A 开关电容快速充电器。bq2597x是使用开关电容器架构且效率达 97% 的高效8A 电池充电解决方案。该架构和集成式 FET 经过优化，可实现 50% 占空比，允许电缆电流为向电池提供的电流的一半，从而降低充电电缆上的损耗并限制应用中的温度升高。两相架构可降低输入电容器要求并减少输出电压纹波。当与 bq2589x 等标准充电器配合使用时，该系统能够通过预充电（通过 CC、CV 和终端进行）以最低的功耗实现最快的充电速度。该器件集成了所有必要的保护功能， 以确保进行安全充电。该器件包含一个 12 位有效模数转换器 (ADC)，以通过智能壁式适配器或移动电源提供总线电压、总线电流、输出电压、电池电压、电池电流、总线温度、电池温度、裸片温度和管理电池充电所需的其他计算测量值。

• 功率级效率达97%，可实现8A快速充电
• 对开关电容器架构进行优化，可实现50%的占空比
• 输入电压为电池电压的2倍（3.5V 至 4.65V）
• 输出电流为输入电流的2倍（高达4.5A）
• 降低了电缆的功率损耗
• 集成式可编程保护功能，用于实现安全运行
• 输入过压保护 (BUS_OVP)
• 具有可调警报的输入过流保护 (BUS_OCP)
• 具有外部OVP FET（VAC_OVP 高达 17V，仅限bq25970）的输入过压保护
• 具有可调警报的电池过压保护 (BAT_OVP)
• 输出过压保护 (VOUT_OVP)
• 具有可调警报的IBAT过流保护 (BAT_OCP)
• 电池温度监控
• 连接器温度监控
• 用于系统优化的可编程设置
• 用于系统负载和壁式适配器瞬态的可选VBATREG 和 IBATREG 调节（仅限bq25970，具有外部OVP FET）
• 用于中断的STAT、FLAG 和 MASK 选项
• ADC 读数和配置
• 集成式12位有效模数转换器 (ADC)
• ±0.5% 总线电压测量精度
• ±0.5% VOUT 电压测量精度
• -0.4% 至 0.2% 电池电压测量精度（使用差动感应）
• 采用外部RSENSE时，±1.5% 电池电流 (6A) 测量精度
• ±1% 电池温度测量精度
• ±1% 总线温度测量精度
• ±4℃ 裸片温度测量精度

• 智能手机
• 平板电脑
