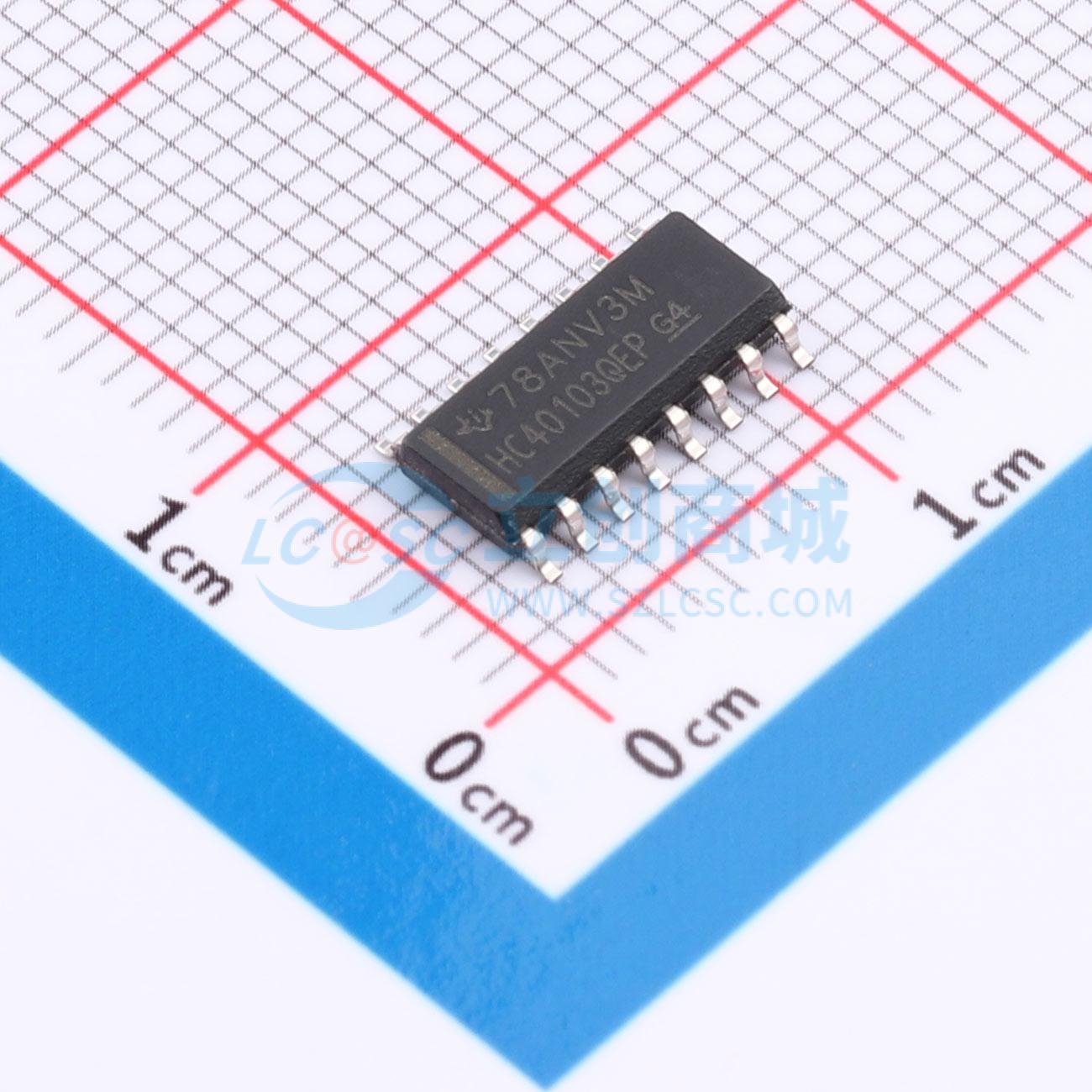

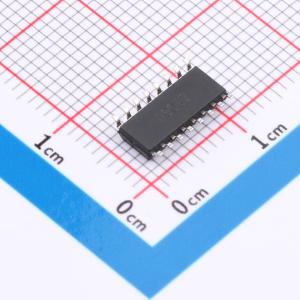

温馨提醒：图片仅供参考，商品以实物为准

CD74HC40103QM96EP

高速CMOS逻辑8级同步递减计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC40103-EP 高速 Cmos 逻辑 8 级同步减法计数器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: CD74HC40103QM96EP
商品编号: C2878020
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	18MHz
	传播延迟(tpd)	77ns@6V,50pF
	耗散功率(Pd)	-
	工作温度	-40℃~+125℃
	功能特性	复位功能；异步并行加载；级联计数器；同步计数

商品概述

CD74HC40103采用高速硅栅工艺制造，由一个带单个输出的8级同步减法计数器组成，当内部计数为零时输出有效。该器件包含一个8位二进制计数器。每个器件都有控制输入，用于启用或禁用时钟、将计数器清零至其最大计数，以及同步或异步预置计数器。所有控制输入和终端计数(TC)输出均为低电平有效逻辑。正常工作时，计数器在时钟(CP)的每个正跳变计数减一。当终端使能(TE)输入为高电平时，禁止计数。当计数达到零且TE为低电平时，TC变低，并在一整个时钟周期内保持低电平。当同步预置使能(PE)输入为低电平时，P0-P7输入端的数据在下一个正时钟跳变打入计数器，与TE的状态无关。当异步预置使能(PL)输入为低电平时，P0-P7输入端的数据被异步强制送入计数器，与PE、TE或CP输入的状态无关。对于CD74HC40103，输入P0-P7表示一个8位二进制字。当主复位(MR)输入为低电平时，计数器被异步清零至其最大计数25510，与任何其他输入的状态无关。控制输入之间的优先级关系在真值表中给出。如果在零计数时除TE外所有控制输入都为高电平，计数器跳转到最大计数，得到长度为10016或25610个时钟脉冲的计数序列。CD74HC40103可通过TE输入和TC输出在同步或纹波模式下级联。该电路具备CMOS电路通常相关的低功耗特性，速度可与低功耗肖特基TTL电路相当，最多可驱动10个LSTTL负载。

商品特性

受控基线
一个组装/测试站点，一个制造站点
扩展温度性能范围为 -40℃ 至 125℃
增强型减材制造来源(DMS)支持
增强型产品变更通知
合格谱系
支持同步或异步预置
可在同步或纹波模式下级联
平衡的传播延迟和转换时间
与LSTTL逻辑IC相比功耗显著降低
VCC电压范围为 2 V 至 6 V
高抗干扰度，在VCC = 5 V时，NIL 或 NIH 为VCC的30%
标准输出可带10个LSTTL负载
总线驱动器输出可带15个LSTTL负载

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	8
	系列	74HC
	计时方向	向下计数器
	工作电压	2V~6V
	元件数	1
	触发沿	上升沿
