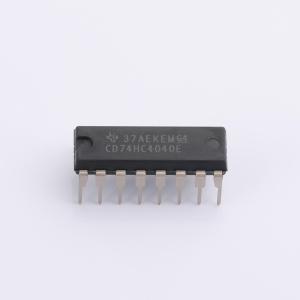

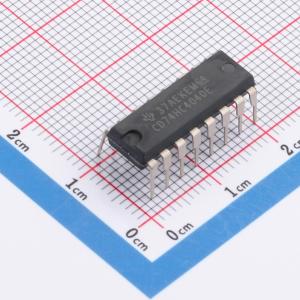

CD74HC4040E

’HC4040 和 ’HCT4040 是 14 级纹波进位二进制计数器。所有计数器级均为控制器触发器。输入脉冲每出现一次负时钟转换，级的状态计数加一；MR 线上出现高电压电平会将所有计数器重置为零状态。所有输入和输出均采用缓冲机制。

• 全静态运行
• 通用复位
• 负边沿脉冲
• 扇出（在温度范围内）
  • 标准输出：10 个 LSTTL 负载
  • 总线驱动器输出：15 个 LSTTL 负载
• 宽工作温度范围：– -55°C 至 125°C
• 平衡的传播延迟时间及转换时间
• 与 LSTTL 逻辑 IC 相比，功耗显著降低
• HC 类型
  • 工作电压为 2V 至 6V
  • 高抗噪性：当 VCC = 5V 时，NL = VCC 的 30%
• HCT 类型
  • 工作电压为 4.5V 至 5.5V
  • 直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
  • CMOS 输入兼容性，当电压为 VOL, VOH 时，I ≤ 1μA
