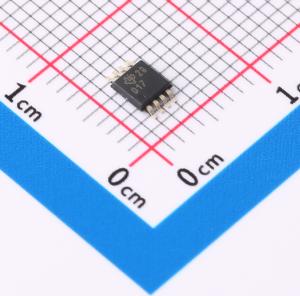

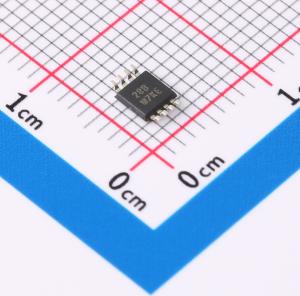

温馨提醒：图片仅供参考，商品以实物为准

ADS8317IBDGKR

16位，高速，2.7V到5.5V微功率采样模拟到数字转换器

描述: ADS8317 16 位、伪双极全差动输入、250kSPS 串行输出、2.7V 至 5.5V 微功耗采样 ADC
品牌名称: TI(德州仪器)
商品型号: ADS8317IBDGKR
商品编号: C2876398
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

ADS8317是一款16位采样式模数（A/D）转换器，其电源电压范围为2.7V至5.5V。即使在全数据速率下运行，它的功耗也极低。在较低数据速率下，该器件的高速特性使其大部分时间可处于掉电模式。例如，在10kHz数据速率下，平均功耗小于0.2mW。 ADS8317具有出色的线性度、极低的噪声和失真。它还具备同步串行（与SPI/SSI兼容）接口和差分输入。参考电压可设置在0.1V至VDD/2范围内的任意电平。低功耗和小尺寸特性使ADS8317非常适合便携式和电池供电系统。它也非常适用于远程数据采集模块、同步多通道系统和隔离式数据采集。ADS8317提供MSOP - 8和SON - 8封装。SON封装尺寸与3x3 QFN封装相同。

商品特性

16位无丢码（全电源范围，高或低等级）
极低噪声：5LSBPP
出色的线性度：积分非线性（INL）典型值±0.8LSB，最大值±1.5LSB；微分非线性（DNL）典型值+0.7LSB，最大值+1.25LSB
最大失调±1mV
增益误差典型值±16LSB
微功耗：5V、250kHz时为10mW；2.7V、200kHz时为4mW；2.7V、100kHz时为2mW；2.7V、10kHz时为0.2mW
封装：MSOP - 8、SON - 8
引脚与ADS8321兼容
串行（SPI/SSI）接口

应用领域

电池供电系统
远程数据采集
隔离式数据采集
同步采样多通道系统
工业控制
机器人技术
振动分析

交货周期

订货7-9个工作日

购买数量

(2500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	-
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	1.5LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	89.6dB
	时钟/振荡器	外置
	时钟频率(fc)	24kHz~6MHz
	基准电压源	外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	200nA
