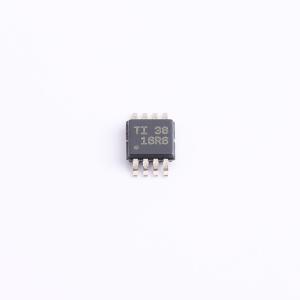

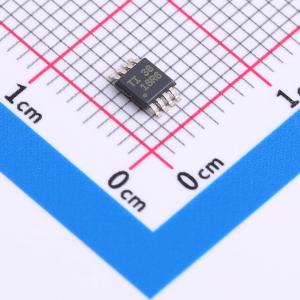

温馨提醒：图片仅供参考，商品以实物为准
OPA2626IDGKT
高速、高精度、低失真、16位和18位模数转换器(ADC)驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2626 高带宽、高精度、低 THD+N、16 位和 18 位 ADC 驱动器》
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2626IDGKT
- 商品编号
- C2876416
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 120MHz | |
| 输入偏置电流(Ib) | 2uA | |
| 输入失调电压(Vos) | 15uV | |
| 共模抑制比(CMRR) | 117dB | |
| 压摆率(SR) | 115V/us | |
| 输出电流 | 120mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 2.5nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 20nA | |
| 输入失调电流温漂(Ios TC) | 600pA/℃ |
商品概述
OPA2626 运算放大器是一款16 位和18 位、高精度逐次逼近寄存器(SAR) 型模数转换器(ADC) 驱动器，具有低总谐波失真(THD) 和低噪声。该运算放大器在额定工作条件下的16 位稳定时间为280ns，可提供真正的16 位有效位数(ENOB)。该器件具有高直流精度（失调电压仅为100μV）、120MHz 的宽增益带宽积以及2.5nV/√Hz 的低宽带噪声，并且经优化可驱动应用中的高吞吐量、高分辨率的SAR ADC，如ADS88xx 系列SAR ADC。 OPA2626 采用8 引脚VSSOP 封装，额定工作温度范围为 -40°C 至 +125°C。
商品特性
- 出色的动态性能：
- 低失真：100kHz 时，HD2 为–122dBc，HD3 为–140dBc
- 增益带宽 (G = 100)：120MHz
- 压摆率：115V/μs
- 16 位稳定时间（4V 阶跃）：280ns
- 低电压噪声：10kHz 时为2.5nV/√Hz
- 低输出阻抗：1MHz 时为1Ω
- 出色的直流精度：
- 失调电压：±100μV（最大值）
- 失调电压温漂：±3μV/°C（最大值）
- 低静态电流：2mA（典型值）
- 输入共模范围包括负电源轨
- 轨至轨输出
- 宽额定温度范围：-40°C 至 +125°C
应用领域
- 精密SAR ADC 驱动器
- 精密电压基准缓冲器
- 可编程逻辑控制器
- 测试和测量设备
- 科学仪表
- 高吞吐量数据采集系统
- 高密度、多路复用数据采集系统
