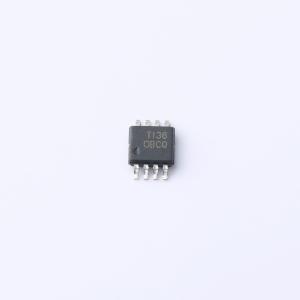

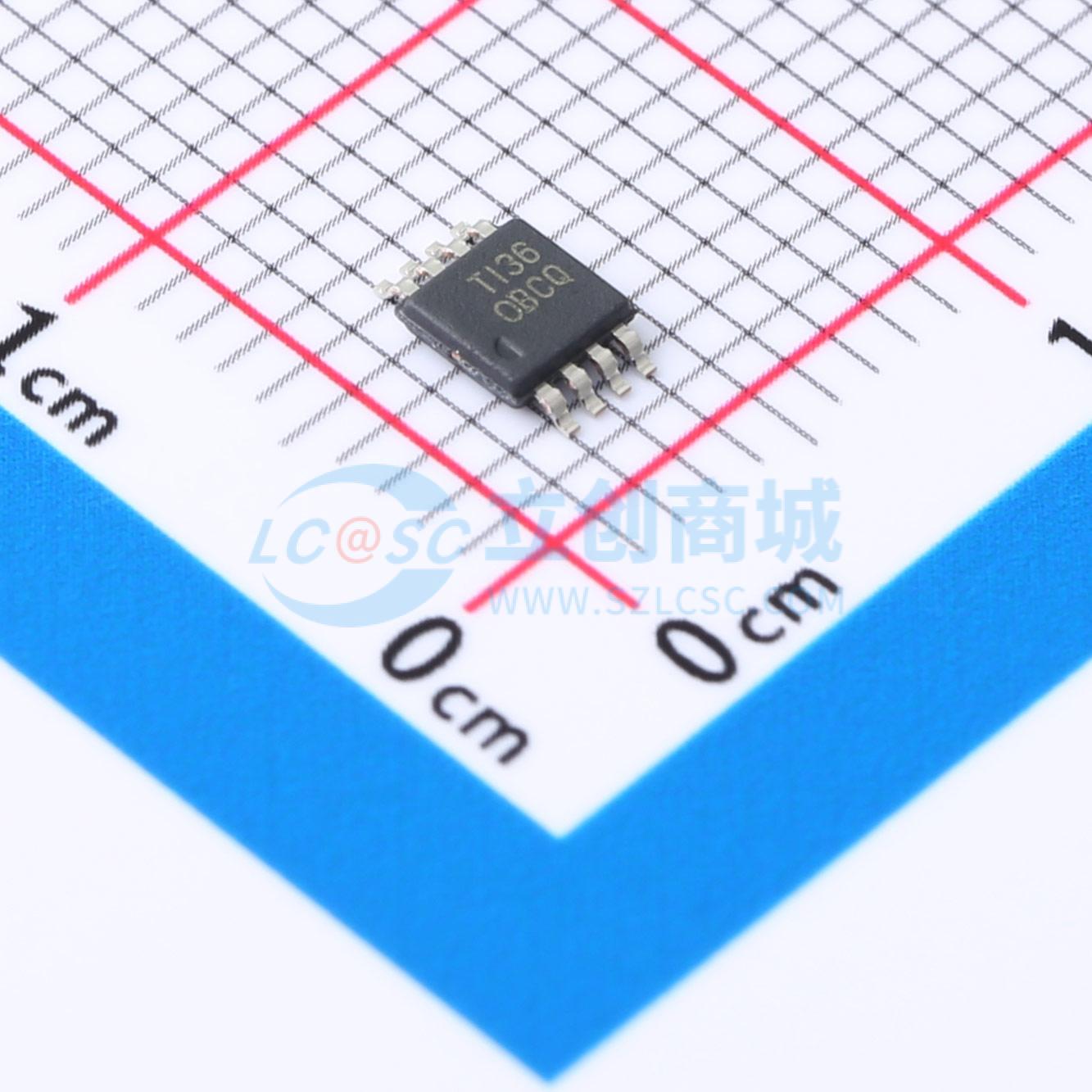

OPA211AIDGKT
1.1nV/√Hz噪声、低功耗、精密运算放大器
- 描述
- OPA211 1.1nV/rtHz 噪声、低功耗、精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA211AIDGKT
- 商品编号
- C2876401
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.533333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 45MHz | |
| 输入偏置电流(Ib) | 175nA | |
| 输入失调电压(Vos) | 125uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 27V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 350nV/℃ | |
| 静态电流(Iq) | 3.6mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 1.1nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100nA |
商品概述
OPA2x11系列精密运算放大器在供电电流3.6mA条件下，实现1.1nV/√Hz的极低噪声密度。该系列器件同时提供轨至轨输出摆幅，最大限度地扩大了动态范围。 凭借极低电压和低电流噪声、高速以及宽输出摆幅等特性，OPA2x11系列器件可作为性能优异的环路滤波器放大器而广泛应用于各类PLL应用。 在精密数据采集应用中，OPA2x11系列运算放大器在整个10V输出摆幅范围内提供700ns的建立时间，且精度达16位。该交流性能，再加上仅为125μV的失调电压以及0.35μV/°C的温漂，使OPA2x11系列器件非常适合用于驱动高精度16位模数转换器(ADC)或缓冲高分辨率数模转换器(DAC)输出。 OPA2x11系列器件可在±2.25V至±18V的双电源宽电压范围或4.5V至36V的单电源宽电压范围内运行。
商品特性
- 低电压噪声：1kHz时为1.1nV/√Hz
- 输入电压噪声: 80nVPP，0.1Hz至10Hz
- 总谐波失真 + 噪声 (THD+N)：-136dB（G = 1，f = 1kHz）
- 失调电压：125μV (最大值)
- 失调电压温漂：0.35μV/°C (典型值)
- 低电源电流：3.6mA/通道 (典型值)
- 单位增益稳定
- 增益带宽积:
- 80MHz (G = 100)
- 45MHz (G = 1)
- 压摆率：27V/μs
- 16位稳定时间：700ns
- 宽电源范围：
- ±2.25至±18V，4.5V至36V
- 轨至轨输出
- 输出电流：30mA
- SON-8 (3mm×3mm)、VSSOP-8 和 SOIC-8
应用领域
- PLL环路滤波器
- 低噪声、低功耗信号处理
- 16位模数转换器(ADC)驱动器
- 数模转换器(DAC)输出放大器
- 有源滤波器
- 低噪声仪表放大器
- 超声波放大器
- 专业音频前置放大器
- 低噪声频率合成器
- 红外检测器放大器
- 水下听音器放大器
- 地震检波器放大器
- 医疗仪表
