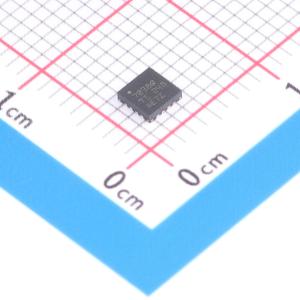

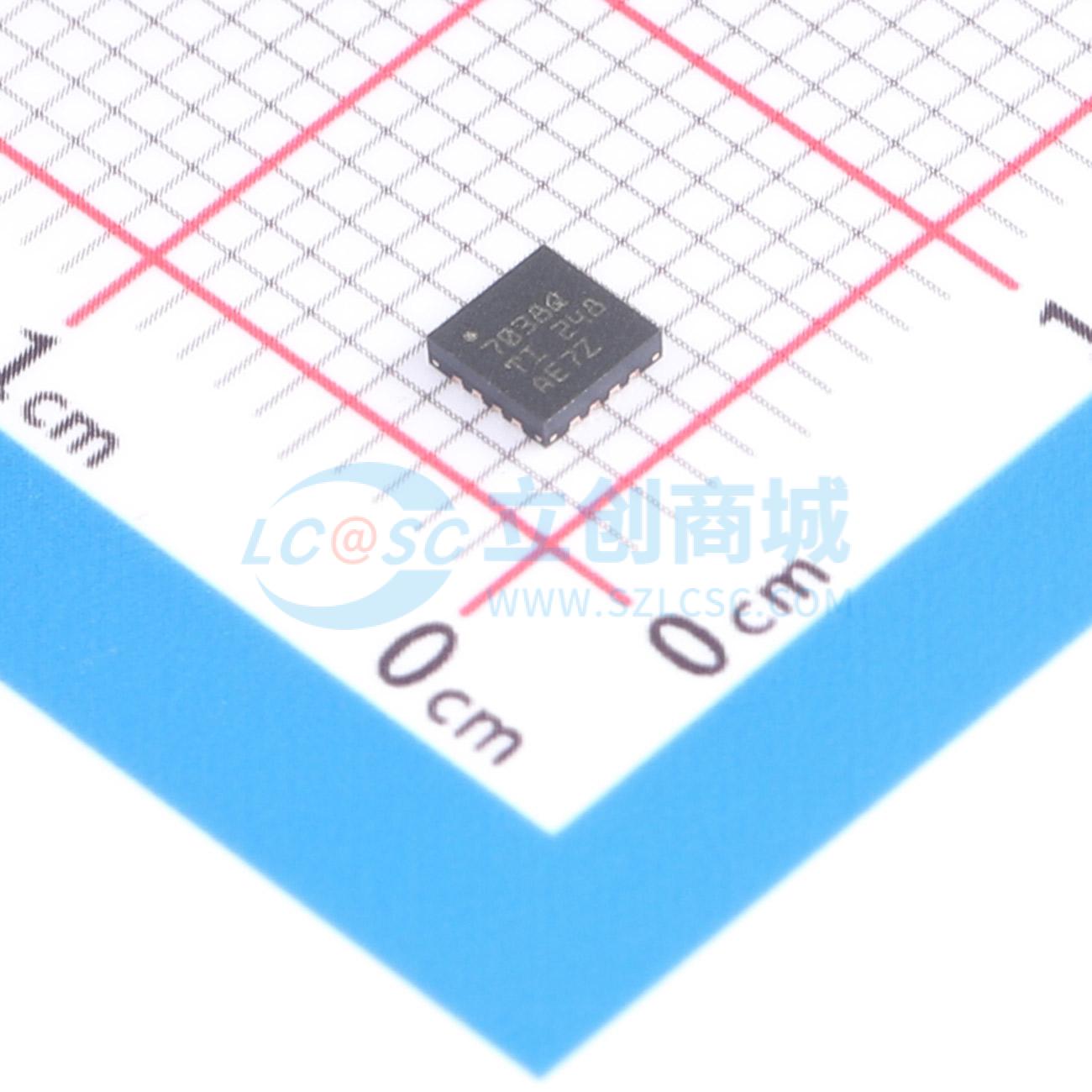

温馨提醒：图片仅供参考，商品以实物为准

ADS7038QRTERQ1

具有SPI接口、GPIO和CRC的小型8通道12位ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADS7038-Q1 具有 SPI、GPIO 和 CRC 的汽车类 8 通道、1MSPS、12 位模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADS7038QRTERQ1
商品编号: C2876384
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 2.44克(g)

商品参数

商品概述

ADS7038-Q1 是一款易于使用的 8 通道多路复用 12 位1MSPS 逐次逼近寄存器模数转换器 (SAR ADC)。8 个通道可独立配置为模拟输入、数字输入或数字输出。该器件具有一个用于执行 ADC 转换过程的内部振荡器。ADS7038-Q1 通过兼容 SPI 的接口进行通信，可以在自主或单冲转换模式下运行。ADS7038-Q1 使用具有可编程高低阈值、迟滞和事件计数器的数字窗口比较器，通过每通道事件触发的中断来实现模拟看门狗功能。ADS7038-Q1 具有用于数据读取/写入操作和上电配置的内置循环冗余校验 (CRC) 功能。

商品特性

符合面向汽车应用的 AEC-Q100 标准，温度等级 1:–40℃ 至 +125℃，TA
小封装尺寸:WQFN 3mm × 3mm，可湿性侧面，可目视检查焊点
8 通道，可配置为最多 8 个模拟输入、数字输入或数字输出的任意组合
提供用于 I/O 扩展的 GPIO，支持开漏、推挽数字输出
支持模拟监控:每个通道的可编程阈值，用于瞬态抑制的事件计数器
宽工作范围:AVDD:2.35V 至 5.5V，DVDD:1.65V 至 5.5V
增强型 SPI 数字接口，高速 60MHz 接口
支持用于读取/写入操作的 CRC:数据读取/写入 CRC，上电配置 CRC
支持可编程均值滤波器:用于求平均值的可编程样本大小，利用内部转换求平均值，16 位分辨率
支持速度高达 3.2MSPS 的涡轮比较器模式

应用领域

电池管理系统 (BMS)
汽车仪表组显示屏
逆变器和电机控制
车载充电器 (OBC) 和无线充电器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	1MHz
	通道数	8
	工作电压	2.35V~5.5V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	1.4LSB
	工作温度	-40℃~+125℃
	信噪比	73.1dB
	时钟/振荡器	内置
	ADC架构	SAR
	静态电流	7uA
	功能特性	多路复用器；自动校准
