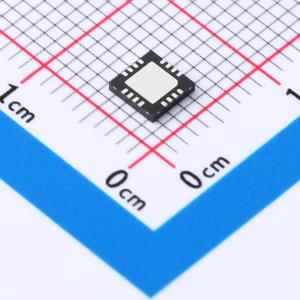

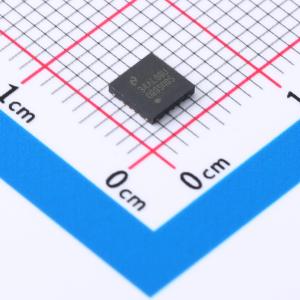

DAC088S085CISQX/NOPB

DAC088S085是一款功能齐全、通用的八通道8位电压输出数模转换器（DAC），可在2.7 V至5.5 V单电源下工作，3 V供电时功耗为1.95 mW，5 V供电时功耗为4.85 mW。DAC088S085采用16引脚WQFN封装和16引脚TSSOP封装。WQFN封装使DAC088S085成为同类产品中体积最小的八通道DAC。片上输出放大器支持轨到轨输出摆幅，三线串行接口在整个电源电压范围内的时钟速率最高可达40 MHz。同类竞争器件在2.7 V至3.6 V电源电压范围内的时钟速率限制为25 MHz。该串行接口与标准SPI、QSPI、MICROWIRE和DSP接口兼容。DAC088S085还支持菊花链操作，使用单个串行接口可同时更新任意数量的器件。

DAC088S085有两个参考源。一个参考输入为A至D通道提供参考，另一个参考源为E至H通道提供参考。每个参考源可在0.5 V至VA之间独立设置，从而提供尽可能宽的输出动态范围。DAC088S085有一个16位输入移位寄存器，用于控制操作模式、掉电状态以及DAC通道的寄存器和输出值。所有八个DAC输出可同时或单独更新。

上电复位电路确保DAC输出在上电时为0 V，并保持该状态，直到向器件进行有效写入操作。DAC088S085的掉电功能允许每个DAC以三种不同的终端选项独立供电。当所有DAC通道均处于掉电状态时，3 V供电时功耗降至0.3 μW以下，5 V供电时功耗降至1 μW以下。DAC088S085的低功耗和小封装使其成为电池供电设备的理想选择。

DAC088S085是引脚兼容DAC系列产品之一，该系列还包括10位的DAC108S085和12位的DAC128S085。这三款器件引脚排列相同，系统设计人员可根据应用需求选择合适的分辨率，而无需重新设计印刷电路板。DAC088S085可在-40℃至125℃的扩展工业温度范围内工作。

• 保证单调性
• 低功耗运行
• 轨到轨电压输出
• 菊花链功能
• 上电复位至0 V
• 同步输出更新
• 单通道掉电功能
• 宽电源电压范围（2.7 V至5.5 V）
• 双参考电压，范围为0.5 V至VA
• 工作温度范围为-40℃至125℃
• 业界最小封装
• 分辨率：8位
• 积分非线性（INL）：±0.5 LSB（最大值）
• 微分非线性（DNL）：0.15 / –0.1 LSB（最大值）
• 建立时间：4.5 μs（最大值）
• 零码误差：15 mV（最大值）
• 满量程误差：-0.75 % FSR（最大值）
• 电源功耗：
  • 正常工作：1.95 mW（3 V）/ 4.85 mW（5 V）
  • 典型掉电功耗：0.3 μW（3 V）/ 1 μW（5 V）

• 电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
• ADC的电压参考源
• 传感器电源电压
• 范围检测器
