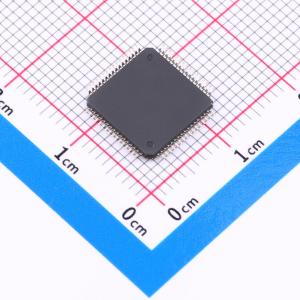

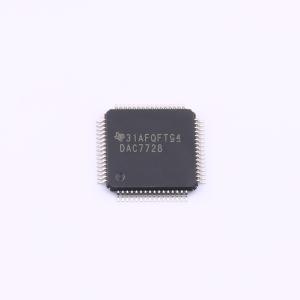

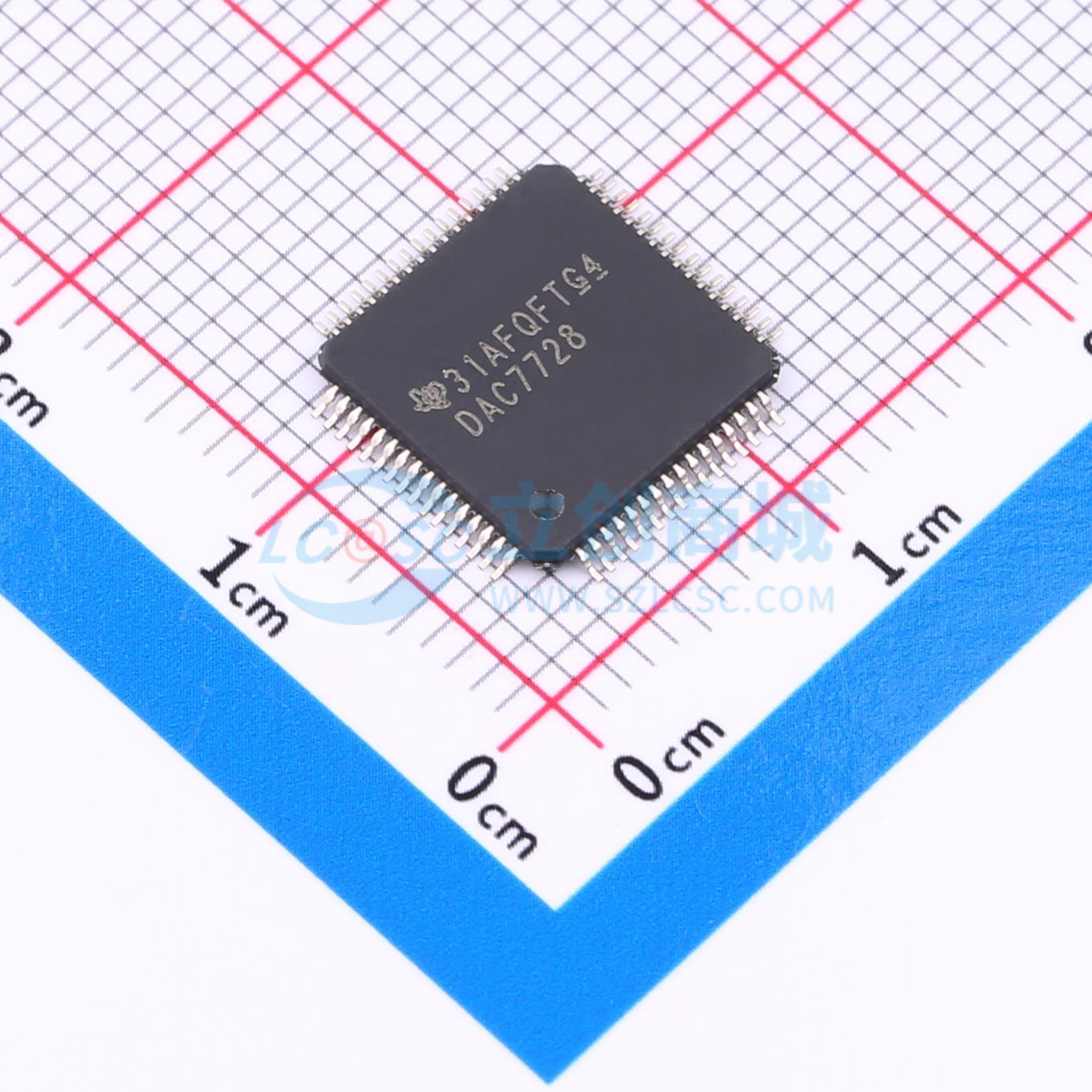

DAC7728SPAG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、八通道、12位、高压输出、并行输入数模转换器
品牌名称: TI(德州仪器)
商品型号: DAC7728SPAG
商品编号: C2877191
商品封装: TQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.27克(g)

商品参数

商品概述

DAC7728是一款低功耗、八路、12位数字-to-模拟转换器（DAC）。使用5V参考电压时，若采用双±15.5V（或更高）电源供电，输出可为±15V双极性电压；若采用+30.5V电源供电，输出可为0V至+30V单极性电压。使用5.5V参考电压时，若采用双±17V（或更高）电源供电，输出可为±16.5V；若采用+33.5V（或更高）电源供电，输出可为0V至+33V单极性电压。该DAC在-40℃至+105℃的指定温度范围内，具备低功耗运行、良好的线性度和低毛刺特性。此器件在制造过程中经过微调，零位和满量程误差极低。此外，可对整个信号链进行用户校准。通过使用DAC偏移寄存器可对输出范围进行偏移调整。 DAC7728具备标准的高速12位并行接口，运行速度高达50MHz，兼容1.8V、3V和5V逻辑电平，可与DSP或微处理器进行通信。通过五条地址线对八个DAC和辅助寄存器进行寻址。该器件采用双缓冲接口逻辑。异步加载输入（LDAC）将数据从DAC数据寄存器传输至DAC锁存器。异步清零输入（CLR）将所有八个DAC的输出设置为模拟地（AGND）。VMON引脚是一个监测输出引脚，通过多路复用器（mux）连接到各个模拟输出、偏移DAC和参考缓冲器输出。 DAC7728与DAC8728（16位）和DAC8228（14位）引脚兼容。

商品特性

双极性输出：±3V，最高可达±16.5V
单极性输出：0V至+33V
12位分辨率
低功耗：每通道13.5mW
相对精度：最大1 LSB
灵活的用户校准
低零位/增益误差：最大±1 LSB
低毛刺：4nV - s
建立时间：15μs
通道监测输出
可编程增益：x4、x6
可编程偏移
12位并行接口：50MHz（写操作）
封装：QFN - 56（8mm x 8mm）、TQFP - 64（10mm x 10mm）

应用领域

自动测试设备
可编程逻辑控制器（PLC）和工业过程控制
通信

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	8
	接口类型	并行
	工作电压	4.5V~38V

	属性	参数值
	稳定时间	15us
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+105℃
