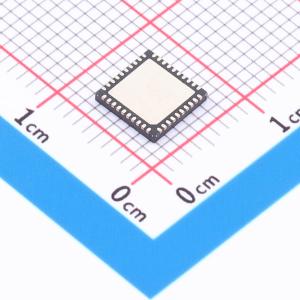

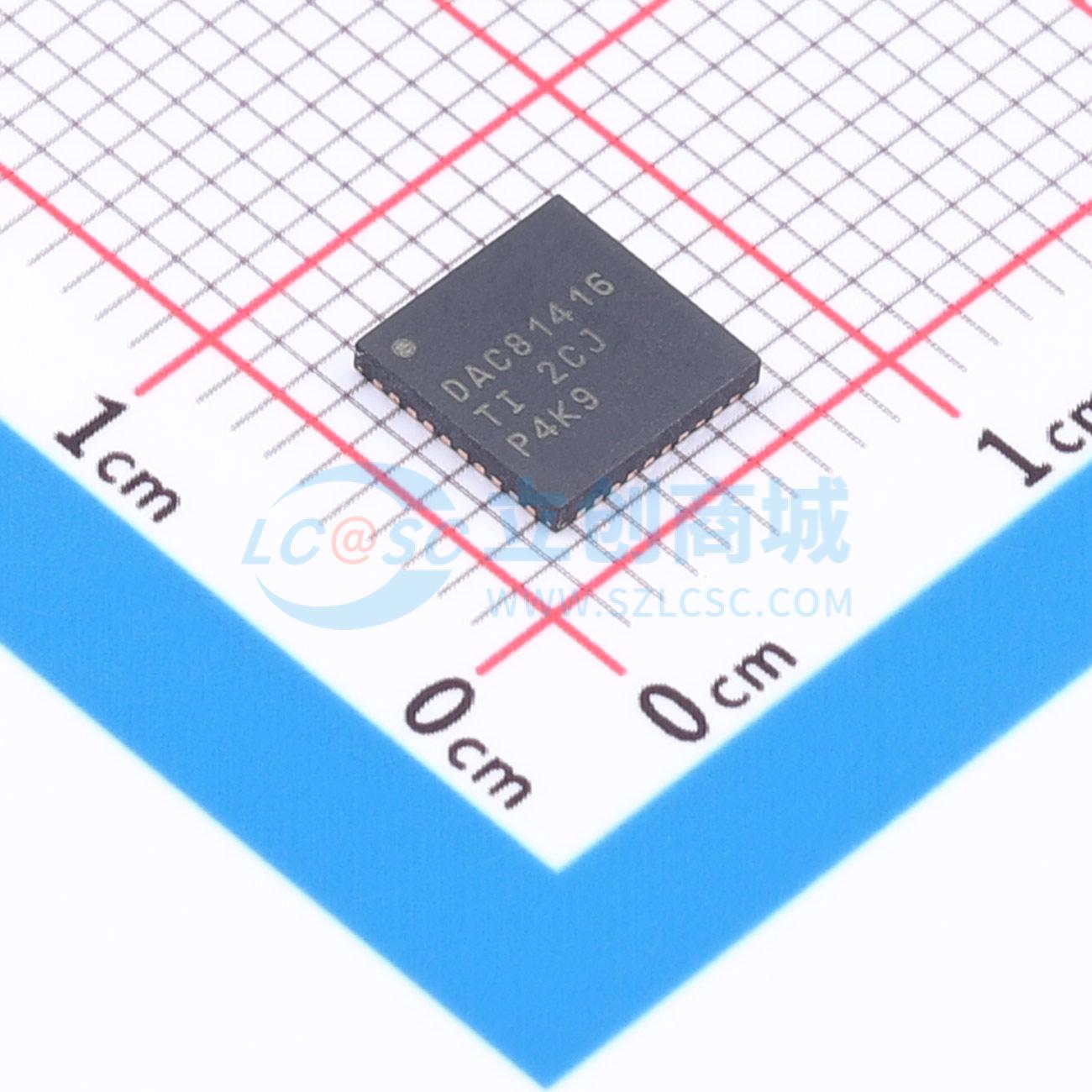

DAC81416RHAT

DAC81416、DAC71416 和 DAC61416 (DACx1416)是具有引脚兼容性和 16 位、14 位、12 位分辨率的 16 通道缓冲高电压输出数模转换器 (DAC) 系列产品。DACx1416 包括一个低漂移 2.5V 内部电压基准，因此在大多数应用中无需使用外部精密基准。这些器件具有单调性，并能提供 ±1LSB INL 的高线性度。 用户可自行选择输出配置，包括满量程双极输出电压 ±20V、±10V、±5V 或 ±2.5V，以及满量程单极输出电压 40V、20V、10V 和 5V。而且，每个 DAC 通道的满量程输出范围都是独立可编程的。集成的 DAC 输出缓冲器可实现高达 25 mA 的灌电流或拉电流，从而减少了对额外的运算放大器的需求。每个通道对都可进行相应配置，从而提供经过失调校准的差分输出。通过三个专用 A - B 切换引脚，可以生成最多具有三种频率的抖动信号。 DACx1416 包含的上电复位电路可在上电时将 DAC 输出端连接至接地端。输出端会保持该状态，直至器件寄存器得到适当的运行配置。 与 DACx1416 之间的通信通过一个支持 1.7V 至 5.5V 工作电压的 4 线制串行接口进行。

• 在 16 位分辨率下具有单调性 INL：16 位分辨率下为 ±1LSB（最大值）
• TUE：FSR 最大值的 ±0.1%
• 集成 2.5V 精密内部基准
• 初始精度：±2.5 mV（最大值）
• 低漂移：5 ppm/°C（典型值）
• 灵活的输出配置
• 输出范围：±2.5V、±5V、±10V、±20V、0 至 5V、0 至 10V、0 至 20V、0 至 40V
• 差分输出模式
• 高驱动能力：±25 mA，相对于电源轨的摆幅为 1.5V
• 三个专用 A - B 切换引脚可用于生成抖动信号
• 模拟温度输出
• -4 mV/°C 的传感器增益
• 50MHz SPI 兼容型串行接口
• 4 线制模式，工作电压为 1.7V 至 5.5V
• 菊花链运行方式
• CRC 误差校验
• 温度范围：-40°C 至 +125°C
• 小封装
• 6 mm×6 mm，40 引脚 VQFN

• 数据中心内部互联（长距离、水下）
• 数据中心间互联（地铁）
• 光学模块
• 半导体测试
• 实验室和现场仪表
• 数据采集 (DAQ)
