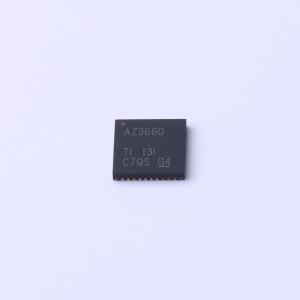

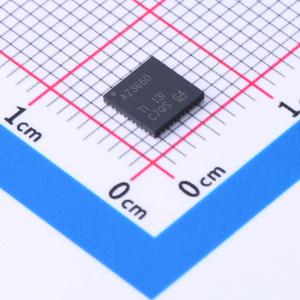

ADC3660IRSBT

ADC3660 器件是一款低噪声、超低功耗、16 位、65MSPS 双通道高速模数转换器 (ADC)。该器件可实现低功耗，噪声频谱密度为 –159dBFS/Hz，还具有出色的线性度和动态范围。ADC3660 可实现出色的直流精度以及中频采样支持，因此是各种应用的出色选择。该 ADC 在 65MSPS 下的功耗仅为每通道 71mW，功耗随采样率减小而迅速降低。在旁路模式（最高 31MSPS）下，您可以在 1 或 2 个时钟周期后获取输出数据。 ADC3660 使用串行 CMOS (SCMOS) 接口输出数据，可更大限度减少数字互连的次数。该器件提供双通道、单通道和半通道选项。串行 CMOS 接口支持高达 250Mbps 的输出速率，相当于在复杂抽取后大约 15MSPS（双线）到大约 3.75MSPS（0.5 线）的输出速率。因此，ADC3660 可以使用内部抽取滤波器在“过采样和抽取”模式下运行，从而改进动态范围并省去外部抗混叠滤波器。 该器件采用 40 引脚 WQFN 封装（5mm×5mm），支持 –40 至 +105°C 的工业级工作温度范围。

• 双通道
• 16 位 65MSPS ADC（最大输出速率 = 31Msps）
• 本底噪声：-159dBFS/Hz
• 超低功耗：65MSPS 时为每通道 71mW
• 16 位，无丢码
• INL：±2LSB；DNL：±0.2LSB
• 基准：外部或内部
• 输入带宽：900MHz (3dB)
• 工业温度范围：-40°C 至 +105°C
• 片上数字下变频器
  • 2 倍、4 倍、8 倍、16 倍、32 倍抽取率
  • 32 位 NCO
• 串行 CMOS 接口
• 1.8V 单电源
• 小尺寸: 40 引脚 WQFN (5mm×5mm) 封装
• 频谱性能 (fIN = 5MHz)：
  • SNR：81.9dBFSSFDR：88dBc HD2、HD3– SFDR：102dBFS 最严重毛刺

• 数据采集 (DAQ)
• 电机诊断和监控
• 电能质量分析仪
• 电源品质测定器
• 声纳
• 雷达
• 无线通信
• 实验室和现场仪表光谱仪
