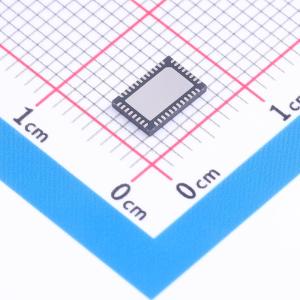

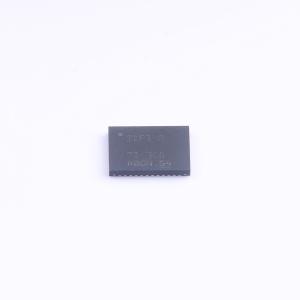

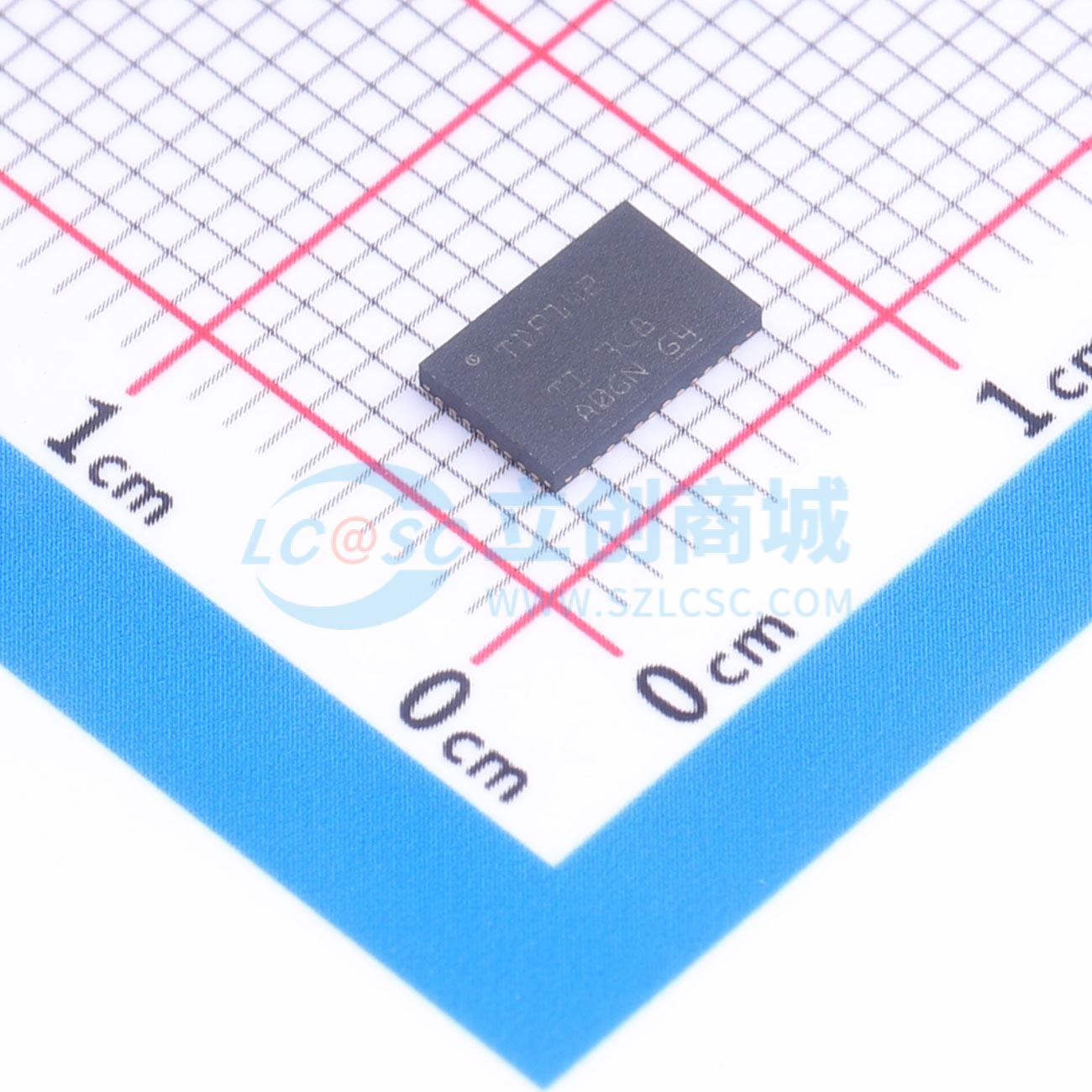

TDP142IRNQT
TDP142IRNQT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDP142 8.1Gbps DP1.4 线性转接驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TDP142IRNQT
- 商品编号
- C2876353
- 商品封装
- WQFN-40-EP(4x6)
- 包装方式
- 编带
- 商品毛重
- 0.200188克(g)
商品参数
参数完善中
商品概述
TDP142 是一款能够嗅探AUX 和HPD 信号的DisplayPort线性转接驱动器。该器件符合VESA DisplayPort 标准版本1.4，支持1 - 4 通道主链路接口，以符合HBR3 标准的速率（每个通道8.1Gbps）发送信号。此外，该器件与位置无关。它可置于源设备、电缆或接收设备内，从而为总体链路预算有效提供“负损耗”分量。 TDP142 提供多个接收线性均衡级别，用于补偿线缆或电路板走线中因码间串扰(ISI) 而产生的损耗。该器件由3.3V 单电源供电，支持商业级温度范围(TDP142)和工业级温度范围(TDP142I)。
商品特性
- DisplayPort 1.4 高达8.1Gbps (HBR3)
- 超低功耗架构
- 具有高达14dB 均衡功能的线性转接驱动器
- 透明呈现DisplayPort 链路训练
- 可通过GPIO 或 I²C 进行配置
- 支持热插拔
- 支持DisplayPort 双模标准版本1.1（交流耦合HDMI）
- 工业级温度范围： -40°C 至 85°C (TDP142I)
- 商业级温度范围： 0°C 至 70°C (TDP142)
- 4mm×6mm、0.4mm 间距WQFN 封装
应用领域
- 平板电脑、笔记本电脑、台式电脑、PC
- 有源电缆
- 监视器
- 扩展坞
