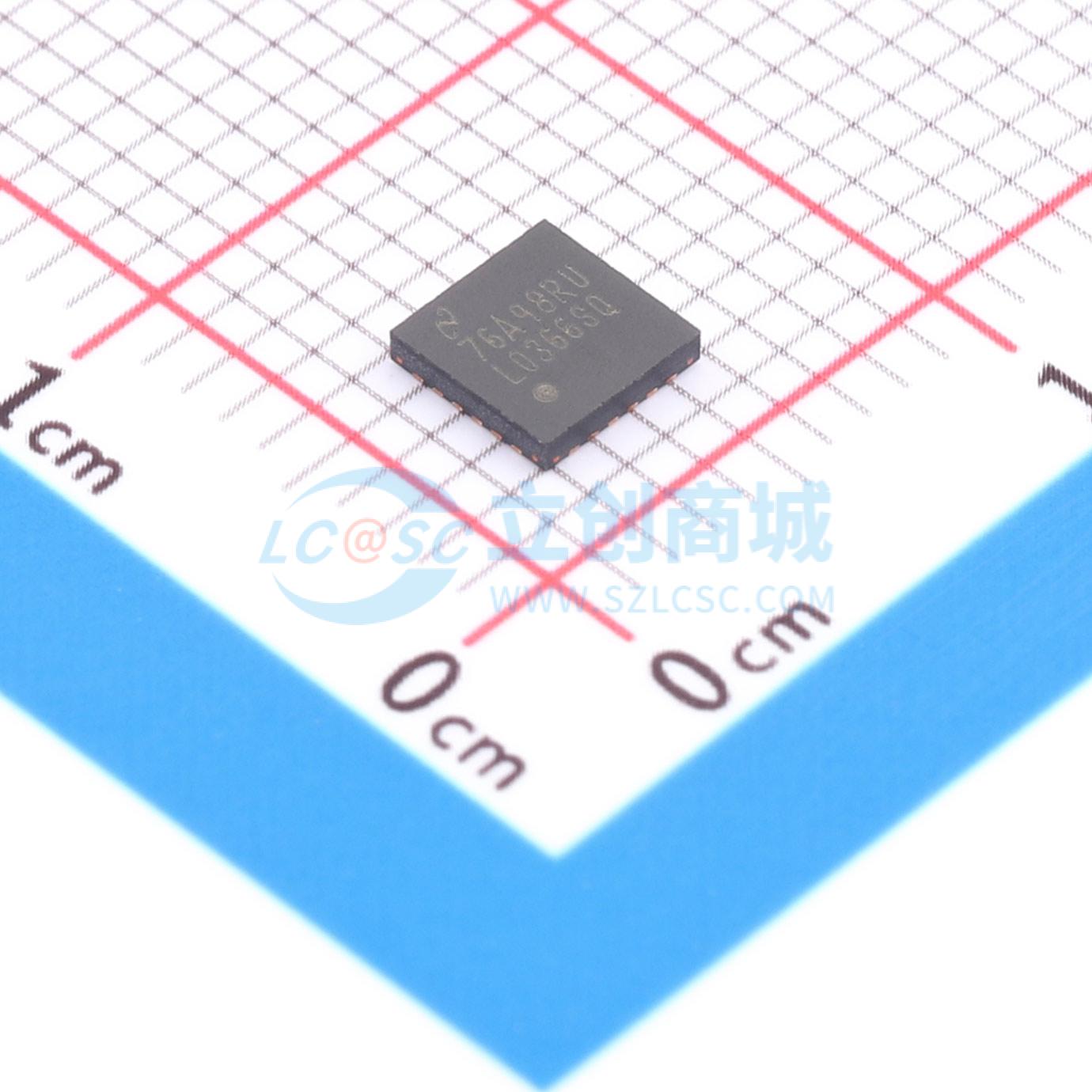

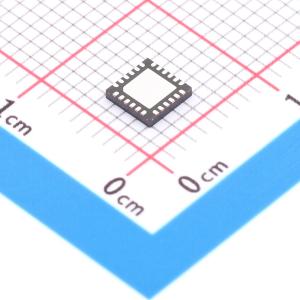

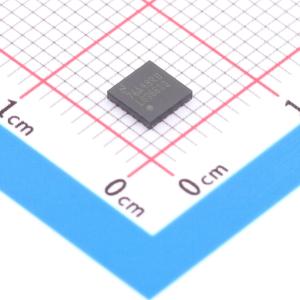

LMH0366SQE/NOPB

LMH0366 3 Gbps HD/SD SDI 低功耗重定时器集成了眼图监测器，可对符合 SMPTE ST 424、SMPTE ST 292 和 SMPTE ST 259 - C 标准的串行数字视频数据进行重定时。该重定时器可在 125 Mbps、270 Mbps、1.4835 Gbps、1.485 Gbps、2.967 Gbps 和 2.97 Gbps 的串行数据速率下工作。 LMH0366 可自动检测输入数据速率，并对数据进行重定时以抑制累积抖动。该重定时器可恢复串行数据速率时钟，并可选择将其作为输出。 LMH0366 输入配备了 FR4 均衡器，能够对长度为 0 - 60 英寸的 FR4 走线进行均衡，还包括具有可编程阈值的信号检测功能。 LMH0366 有两个差分串行数据输出，可灵活选择重定时数据、恢复时钟或旁路数据作为输出信号。除了可编程的共模电压和摆幅以实现灵活接口外，输出驱动器还提供可编程去加重功能，可补偿长达 40 英寸的 FR4 走线损耗。 LMH0366 提供一个 64x64 点的眼图监测器，用于分析输入信号的眼图质量。 LMH0366 支持两种工作模式。在引脚模式下，LMH0366 通过控制引脚来设置其工作状态。在 SPI 模式下，可使用可选的 SPI 串行接口以菊花链配置对多个 LMH0366 设备进行配置和监测。

• 符合 SMPTE ST 424、SMPTE ST 292 和 SMPTE ST 259 - C 标准
• 支持 125 Mbps、270 Mbps、1.4835 Gbps、1.485 Gbps、2.967 Gbps 和 2.97 Gbps 串行数据速率工作
• 支持 270 Mbps 的 DVB - ASI 和 125 Mbps 的 MADI
• 典型功耗 100 mW（两个输出驱动器均启用时为 145 mW）
• 输入均衡（0 - 60 英寸 FR4）和输入信号检测
• 两个差分重定时输出，可选择恢复时钟
• 输出去加重功能，可补偿长达 40 英寸的 FR4 走线损耗
• 64x64 点眼图张开监测器
• 27 MHz 外部参考或无参考工作
• 内部端接 100Ω 输入，具有轨到轨输入共模电压
• 内部端接 100Ω LVDS 输出，具有可编程输出共模电压和摆幅
• 单 2.5V 电源供电
• 具有设备掉电控制的省电模式
• 工业温度范围：- 40℃ 至 85℃

• SMPTE ST 424、SMPTE ST 292 和 SMPTE ST 259 串行数字接口
• 广播视频路由器、切换器和分配放大器
