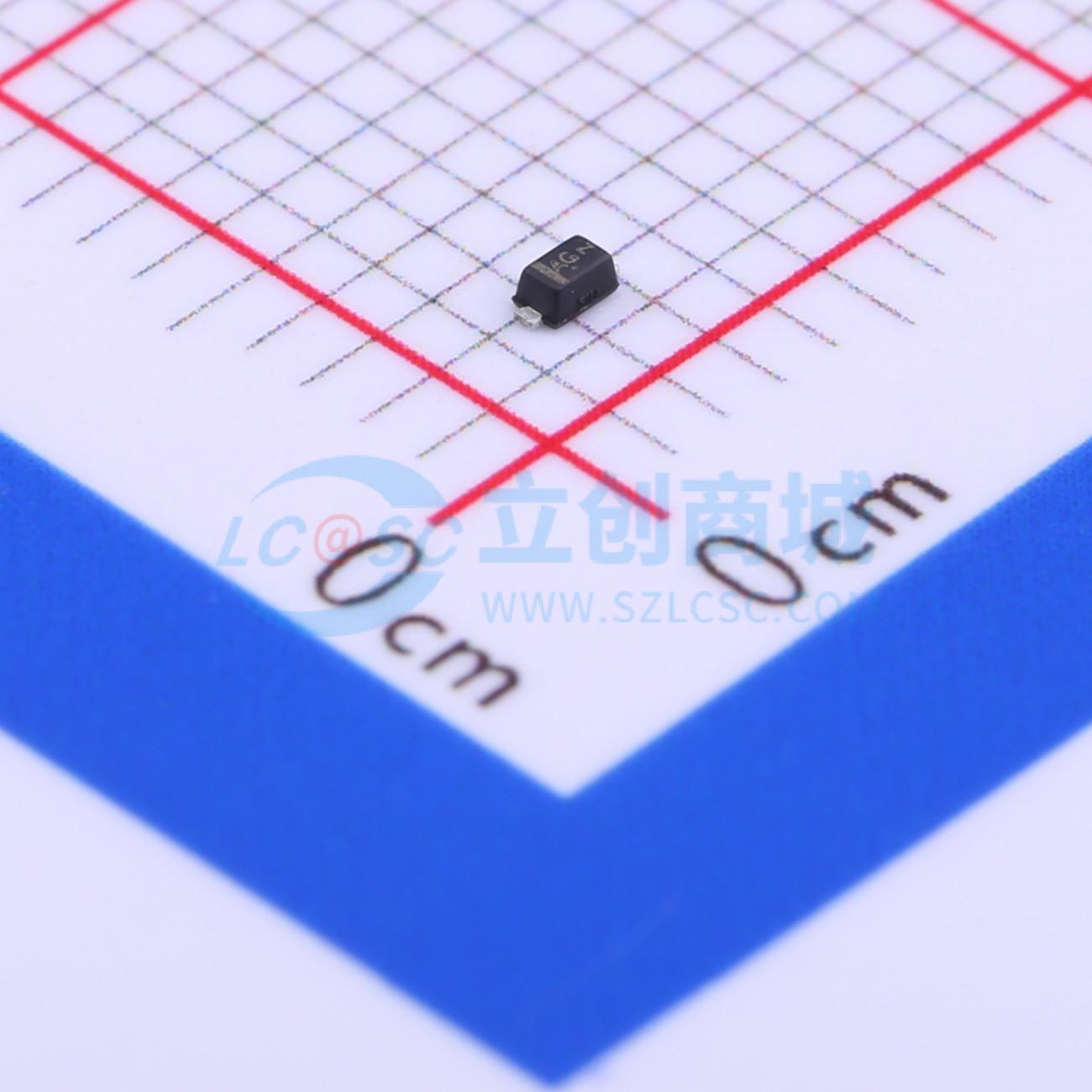

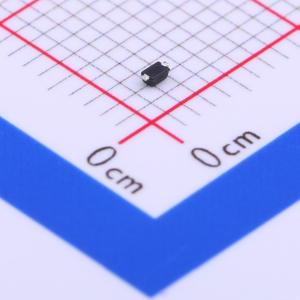

ESD7371XV2T1G

ESD 5.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD7371系列旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、高击穿电压、高线性度、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。它在不同电压下具有行业领先的电容线性度，非常适合射频（RF）应用。这种电容线性度与极小的封装和低插入损耗相结合，使该器件非常适合用于无线手机和终端的天线线路应用。
品牌名称: onsemi(安森美)
商品型号: ESD7371XV2T1G
商品编号: C328027
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

ESD7371系列旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、高击穿电压、高线性度、低泄漏和快速响应时间，使这些器件成为电路板空间有限的设计中静电放电保护的理想选择。其在不同电压下具有行业领先的电容线性度，非常适合射频应用。这种电容线性度与极小的封装和低插入损耗相结合，使该器件非常适合用于无线手机和终端的天线线路应用。

商品特性

行业领先的电压电容线性度
低电容（最大0.7 pF，I/O到地）
耐受电压：5.3V
低泄漏电流：< 1 nA
低动态电阻 < 1Ω
符合IEC61000 - 4 - 2 4级静电放电保护标准
可承受1000次IEC61000 - 4 - 2标准的静电放电冲击，±8kV接触/空气放电
带有SZ前缀，适用于汽车和其他有独特产地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件
这些器件无铅、无卤/无溴化阻燃剂，符合RoHS标准

应用领域

射频信号静电放电保护
射频开关、功率放大器和天线静电放电保护
近场通信
USB 2.0、USB 3.0

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.3V
	钳位电压	20V
	击穿电压	7V
	反向电流(Ir)	50nA

	属性	参数值
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.7pF
