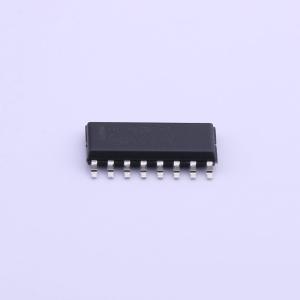

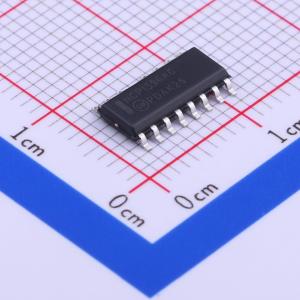

NCP1396ADR2G

高性能谐振模式控制器，具备高压驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1396 A/B 提供构建可靠耐用的谐振模式电源所需的一切功能。其独特结构包括了一个 500 kHz 电压控制振荡器，其控制模式可在需要 OR 功能时带来灵活性，如多反馈路径实施中。由于其专属高电压技术，该控制器适用于与一个自举 MOSFET 驱动器一起用于半桥应用，接受最高 600 V 的大电压。多种反应时间的保护功能，如立即关断或基于计时器的事件、欠电压、断开光耦合器检测等，有助于产生更安全的转换器设计，而不会提高电路复杂度。可调死区时间还有利于降低击穿电流，也有利于提高开关频率。
品牌名称: onsemi(安森美)
商品型号: NCP1396ADR2G
商品编号: C328039
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.297克(g)

商品参数

商品概述

NCP1396 A/B具备构建可靠耐用的谐振模式电源所需的一切功能。其独特架构包含一个500 kHz压控振荡器（VCO），当需要进行“或”功能操作时（例如在多反馈路径应用中），该控制模式可提供灵活性。凭借其专利高压技术，该控制器采用自举式MOSFET驱动器，适用于半桥应用，可承受高达600 V的母线电压。具备不同响应时间的保护功能，如立即关断或基于定时器的事件处理、欠压保护、光耦损坏检测等，有助于设计更安全的转换器，且不会增加额外的电路复杂度。可调节的死区时间还有助于在开关频率增加时降低直通电流。

商品特性

50 kHz至500 kHz高频运行
600 V高压浮动驱动器
可选最小开关频率，精度±3%
死区时间可在100 ns至2 μs之间调节
通过可调软启动实现启动序列
欠压保护，便于与PFC配合
严重故障条件（如过温或过压保护）的锁存输入
基于定时器的输入，具备自动恢复功能，用于延迟事件响应
使能输入，用于立即事件响应或简单的开/关控制
VCC工作电压最高可达20 V
300 μA低启动电流
1 A / 0.5 A峰值灌/拉电流驱动能力
共集电极光耦连接，便于实现“或”功能
内部温度关断保护
B版本具备10 V VCC启动阈值
这些器件为无铅产品

应用领域

平板显示器电源转换器
笔记本电脑高功率AC/DC适配器
工业和医疗电源
离线电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~20V
	开关频率	50kHz~500kHz
	最大占空比	50%

	属性	参数值
	晶体管耐压	600V
	拓扑结构	半桥式
	工作温度	-40℃~+150℃@(Tj)
	反馈方式	副边反馈
