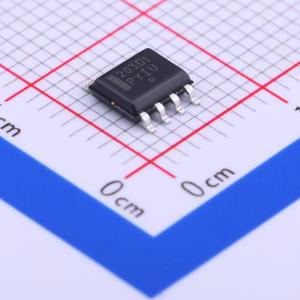

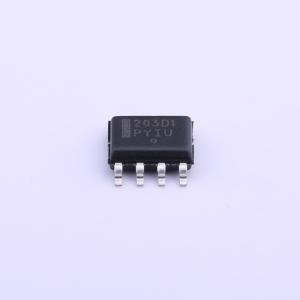

温馨提醒：图片仅供参考，商品以实物为准
NCP1203D100R2G
NCP1203D100R2G
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1203D100R2G
- 商品编号
- C328037
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.2V~14V | |
| 开关频率 | 90kHz~115kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
NCP1203采用标准的电流模式架构，其关断时间由峰值电流设定点决定。在对元件数量要求较低的应用中，尤其是低成本的AC - DC适配器、辅助电源等领域，该元件是理想之选。凭借其高性能的SMARTMOS高压技术，NCP1203集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈装置、低通滤波器和启动装置。这意味着NCP1203无需外部启动电阻，可直接从高压轨获取启动电流。另一方面，越来越多的应用要求具备低空载待机功耗，例如AC - DC适配器、录像机等。UC384X系列在低功率水平下难以降低开关损耗。NCP1203通过在用户可调的功率水平下跳过不必要的开关周期，巧妙地解决了这一问题。通过确保在低峰值电流时进行跳周期操作，该器件可实现安静、无噪声运行。最后，自动恢复式输出短路保护（OCP）可防止在过载条件下出现致命的热失控。
商品特性
- 高压启动电流源
- 自动恢复式内部输出短路保护
- 极低的空载待机功耗
- 具备可调跳周期功能的电流模式
- 内部前沿消隐
- 250 mA峰值电流能力
- 内部固定频率为40 kHz、60 kHz和100 kHz
- 直接光耦连接
- 典型欠压锁定电压为7.8 V
- 提供用于瞬态和交流分析的SPICE模型
- 引脚与NCP1200兼容
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 笔记本电脑等的AC - DC适配器
- 离线电池充电器
- 辅助电源（USB、家电、电视等）
