温馨提醒：图片仅供参考，商品以实物为准

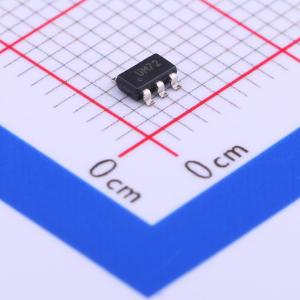

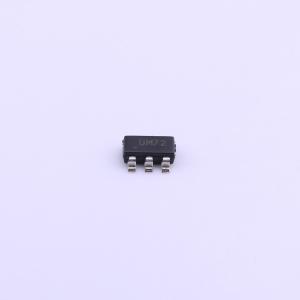

CAT6219ADJTD-GT3
ADJ 输入5.5V 输出1.25V~5V 500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CAT6219是一款500 mA的CMOS低压差稳压器，在负载电流和线电压变化时能提供快速响应时间。快速启动功能允许使用外部旁路电容来降低整体输出噪声，且不会影响仅150 μs的开启时间。
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT6219ADJTD-GT3
- 商品编号
- C328024
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.25V~5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 64dB@(1kHz) | |
| 压差 | 500mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 90uA | |
| 噪声 | 45uVrms | |
| 特性 | 欠压锁定；带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CAT6219是一款500 mA的CMOS低压差稳压器，在负载电流和线电压变化时能提供快速响应时间。 快速启动功能允许使用外部旁路电容，在不影响仅150 μs的开启时间的情况下降低整体输出噪声。 CAT6219的关断电流为零，典型接地电流低至55 μA，非常适合电源电压在2.3 V至5.5 V之间的电池供电设备。内部欠压锁定电路在电源电压低于典型值2.15 V时禁用输出。 CAT6219的初始精度为1%，压差电压低，在500 mA时典型值为300 mV。使用小容量陶瓷电容即可实现稳定运行，减少了所需的电路板空间和元件成本。 其他特性包括限流和热保护。 该LDO有固定输出和可调输出两种类型，采用薄型（最大高度1 mm）5引脚TSOT23、6焊盘1.5 mm x 1.5 mm WDFN和6焊盘2 mm x 2 mm TDFN封装。
商品特性
- 保证500 mA峰值输出电流
- 500 mA时典型压差电压为300 mV
- 使用陶瓷输出电容可稳定工作
- 外部10 nF旁路电容实现低噪声
- 快速启动功能
- 欠压锁定
- 无负载时典型接地电流为55 μA
- 满载时典型接地电流为85 μA
- 初始精度±1.0%（V_OUT ≥ 2.0 V）
- 全温度范围内精度±2.0%（V_OUT ≥ 2.0 V）
- “零”电流关断模式
- 折返式限流
- 热保护
- 5引脚TSOT - 23、6焊盘WDFN和TDFN封装
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 手机
- 电池供电设备
- 消费电子产品
