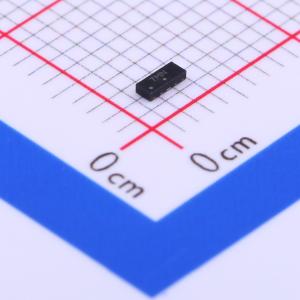

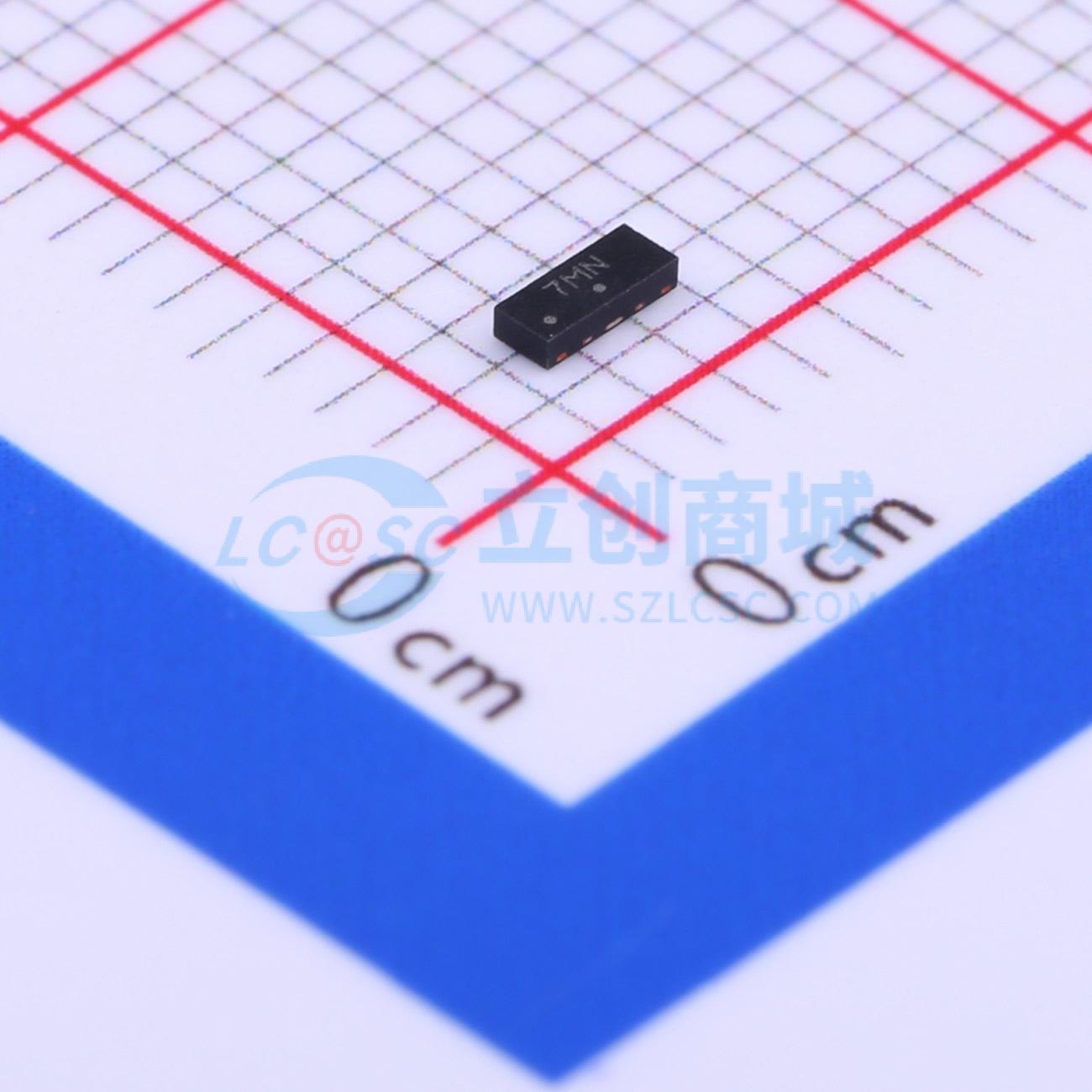

ESD7104MUTAG
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD7104浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。直插式封装便于进行PCB布局，并能匹配走线长度，这对于保持高速差分线（如USB 3）之间的阻抗一致性十分必要
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7104MUTAG
- 商品编号
- C328026
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
ESD7104浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于PCB布局，且能匹配走线长度，这对于维持高速差分线（如USB 3.0和HDMI）之间的恒定阻抗至关重要。
商品特性
- 低电容（典型值0.3 pF，I/O到地）
- 低ESD钳位电压
- 符合以下IEC标准保护：IEC 61000 - 4 - 2（4级）
- UL阻燃等级94 V - 0
- 适用于汽车及其他有特殊产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），且符合RoHS标准
应用领域
- USB 3.0
- eSATA 3.0
- 雷电（光峰）接口
- HDMI 1.3/1.4
- 显示端口
