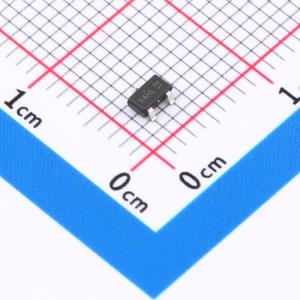

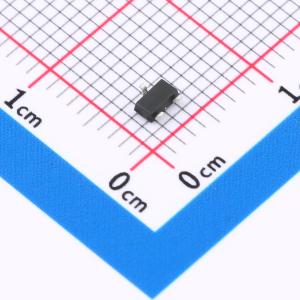

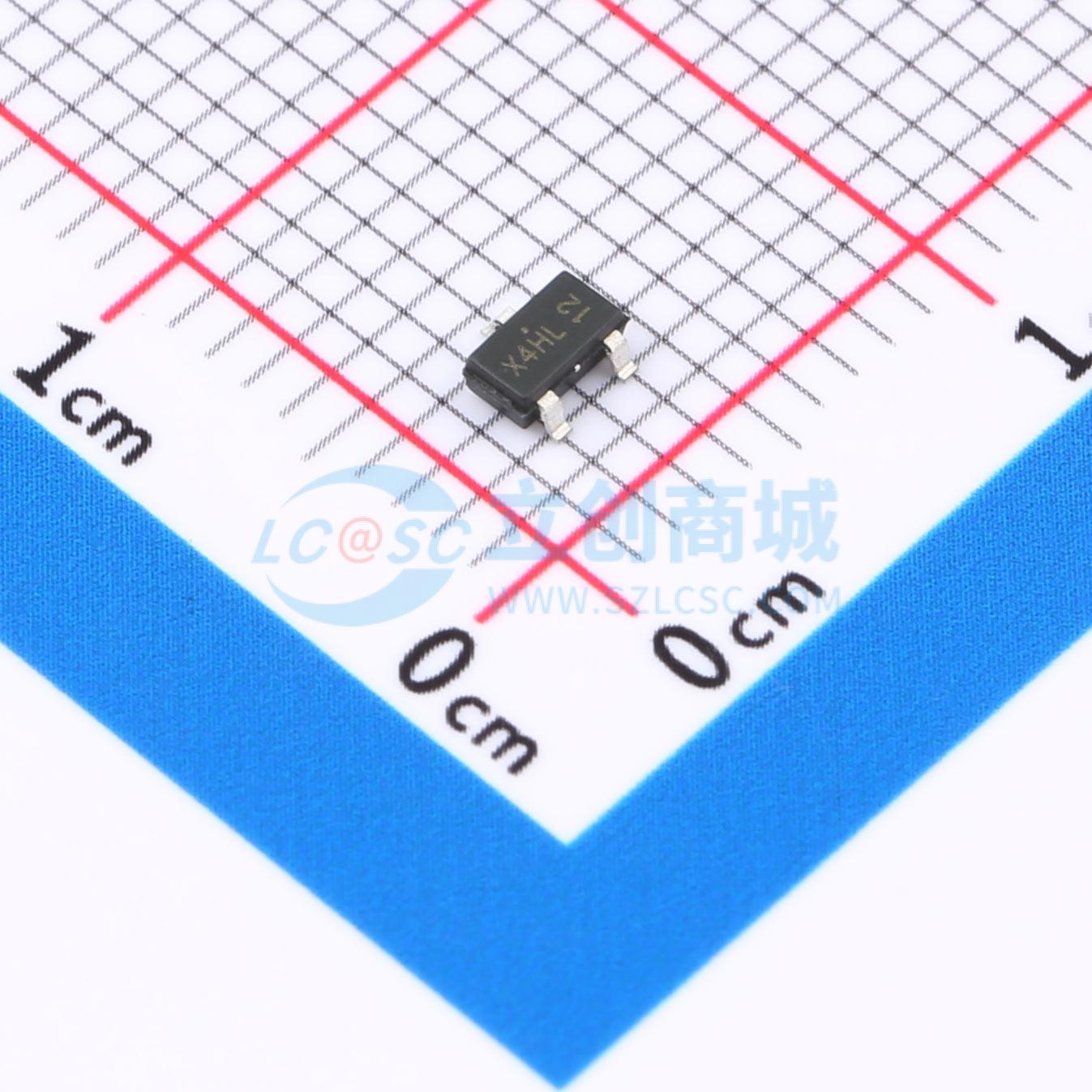

AO3404A
1个N沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,30V,5A,32mΩ@10V
- 品牌名称
- AOS
- 商品型号
- AO3404A
- 商品编号
- C30010
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 35mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 2.6V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 448pF | |
| 反向传输电容(Crss) | 41pF@15V | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 配置 | - | |
| 类型 | N沟道 |
商品概述
AO3404A采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS(V) = 30 V
- ID = 5.8 A (VGS = 10 V)
- RDS(ON) < 25 mΩ (VGS = 10 V)
- RDS(ON) < 35 mΩ (VGS = 4.5 V)
- SOT23
