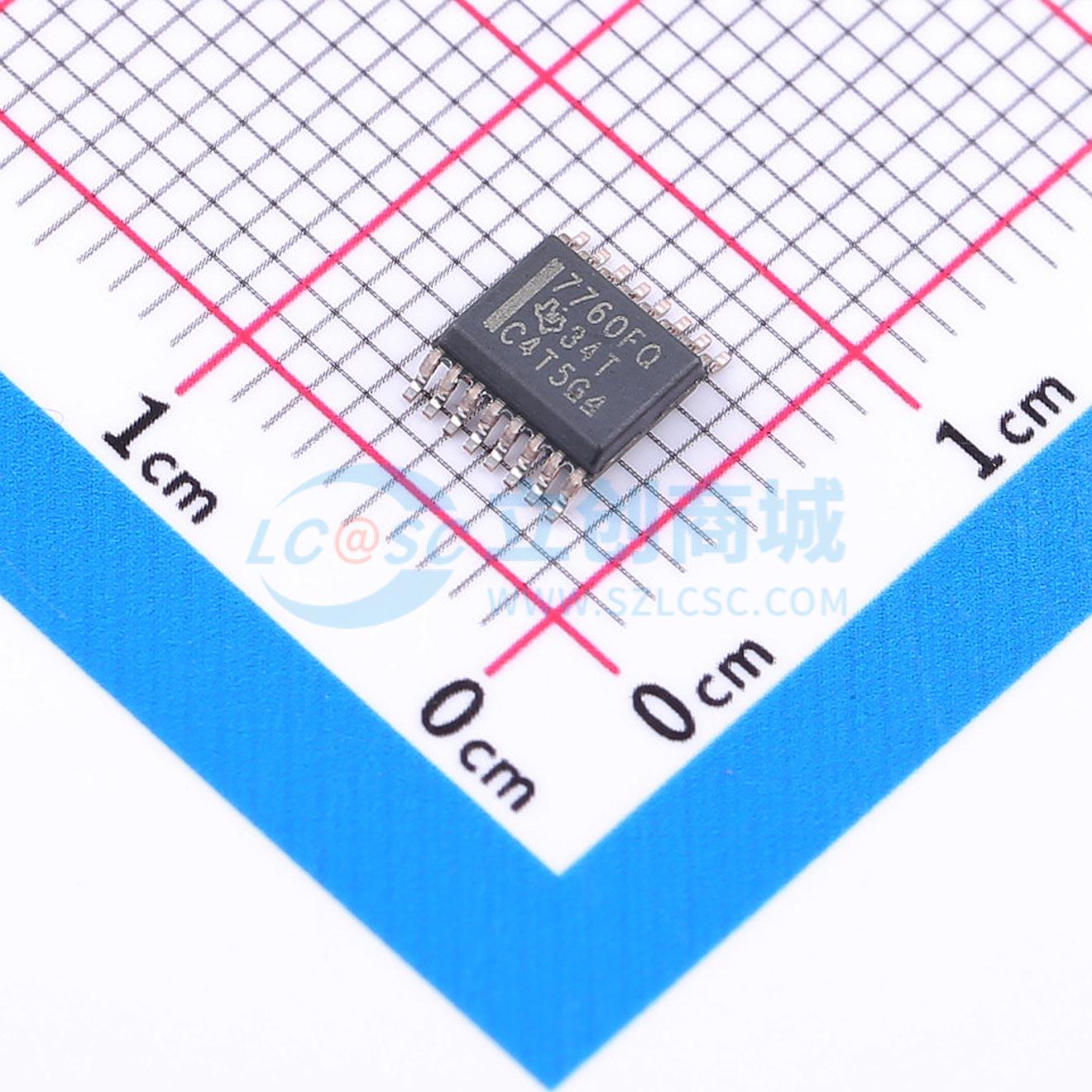

温馨提醒：图片仅供参考，商品以实物为准

ISO7760FQDBQQ1

ISO776x-Q1高速、增强型六通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7760-Q1 EMC 性能优异的汽车类 6 通道、6/0、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7760FQDBQQ1
商品编号: C2871530
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.263759克(g)

商品参数

商品概述

ISO776x-Q1 器件是高性能六通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DW 封装）和 3000VRMS（DBQ 封装）隔离额定值。该系列器件还通过了 VDE、CSA、TUV 和 CQC 认证。在隔离 CMOS 或 LVCMOS 数字 I/O 的同时，ISO776x-Q1 系列的器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每个隔离通道都有一个由二氧化硅 (SiO₂) 绝缘栅分开的逻辑输入和逻辑输出缓冲器。ISO776x-Q1 系列的器件采用所有可能的引脚配置，因此所有六个通道都可以处于同一方向，或者一个、两个或三个通道处于反向，而其余通道处于正向。如果输入电源或信号丢失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。该系列器件与隔离式电源结合使用，有助于防止数据总线（例如，CAN 和 LIN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术，ISO776x-Q1 系列器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。ISO776x-Q1 系列器件可采用 16 引脚 SOIC 和 SSOP 封装。

商品特性

符合汽车应用要求，具有符合 AEC - Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 +125°C 的环境温度范围
- 器件 HBM ESD 分类等级 3A
- 器件 CDM ESD 分类等级 C6
提供功能安全
100 Mbps 数据速率稳健可靠的隔离栅：
- 预计寿命超过 100 年
- 隔离等级高达 5000 VRMS
- 浪涌能力高达 12.8 kV
- CMTI 典型值为 ±100kV/μs
宽电源电压范围：2.25V 至 5.5V
2.25V 至 5.5V 电平转换
默认输出高电平 (ISO776x) 和低电平 (ISO776xF) 选项
优异的电磁兼容性 (EMC)：
- 系统级 ESD、EFT 和浪涌抗扰性
- 在整个隔离栅具有 ±8kV IEC 61000 - 4 - 2 接触放电保护
- 低辐射
安全相关认证：
- 符合 DIN EN IEC 60747 - 17 (VDE 0884 - 17) 标准的增强型绝缘
- UL 1577 组件认证计划
- 符合 IEC 62368 - 1 和 IEC 60601 - 1 标准的 CSA 认证
- 符合 GB4943.1 标准的 CQC 认证
- 符合 EN 62368 - 1 和 EN 61010 - 1 标准的 TUV 认证

应用领域

混合动力、电动和动力总成系统 (EV/HEV)
- 电池管理系统 (BMS)
- 车载充电器
- 牵引逆变器
直流/直流转换器
- 起动机/发电机

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	6
	反向通道数	0
	最大数据速率	100Mbps
	默认输出	低电平

	属性	参数值
	隔离电压(Vrms)	3000
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
