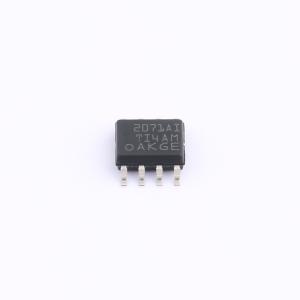

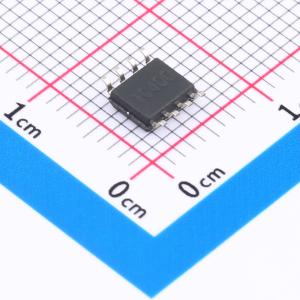

TLE2071AID

TLE207x系列JFET输入运算放大器，其带宽和 slew rate 分别是 TL07x 和 TL08x 系列 BiFET 运算放大器的两倍和三倍。德州仪器 (Texas Instruments) Excalibur 工艺产生的典型噪声底值为 11.6 nV/√Hz，最大保证值为 17 nV/√Hz，为使用 TL07x 设计的噪声敏感电路提供即时改进。TLE207x 还具有更宽的电源电压范围，将 BiFET 电路的动态信号范围提高到 ±19 V。片上齐纳二极管对失调电压的修整，产生更高精度的等级，从而提高直流耦合应用的准确性。TLE207x 与较低性能的 BiFET 运算放大器引脚兼容，便于在现有设计中提高性能。

BiFET 运算放大器具有 JFET 输入晶体管固有更高的输入阻抗，同时不牺牲与双极放大器相关的输出驱动能力。这使其更适合与高阻抗传感器或非常低电平交流信号接口。与功耗相当的双极或 CMOS 器件相比，它们还具有固有更好的交流响应。

TLE207x 系列 BiFET 放大器是德州仪器性能最高的 BiFET，具有更严格的输入失调电压和保证的最大噪声规格。如果设计人员对规格要求不那么严格，但寻求 TLE207x 改进的交流特性，则应考虑 TLE208x 运算放大器系列。

由于 BiFET 运算放大器设计用于使用双电源，因此在使用单电源工作时，必须注意遵守共模输入电压限制和输出摆幅。需要对输入信号进行直流偏置，并且负载应被终止到供电中间的虚拟地节点。德州仪器 TLE2426 集成虚拟地发生器在从单电源操作 BiFET 放大器时非常有用。

TLE207x 在 ±15 V 和 ±5 V 下完全规范。对于在低电压和/或单电源系统中的运行，建议使用德州仪器 LinCMOS 系列运算放大器（TLC- 和 TLV- 前缀）。在从 BiFET 切换到 CMOS 放大器时，应特别注意 slew rate 和带宽要求以及输出负载。
