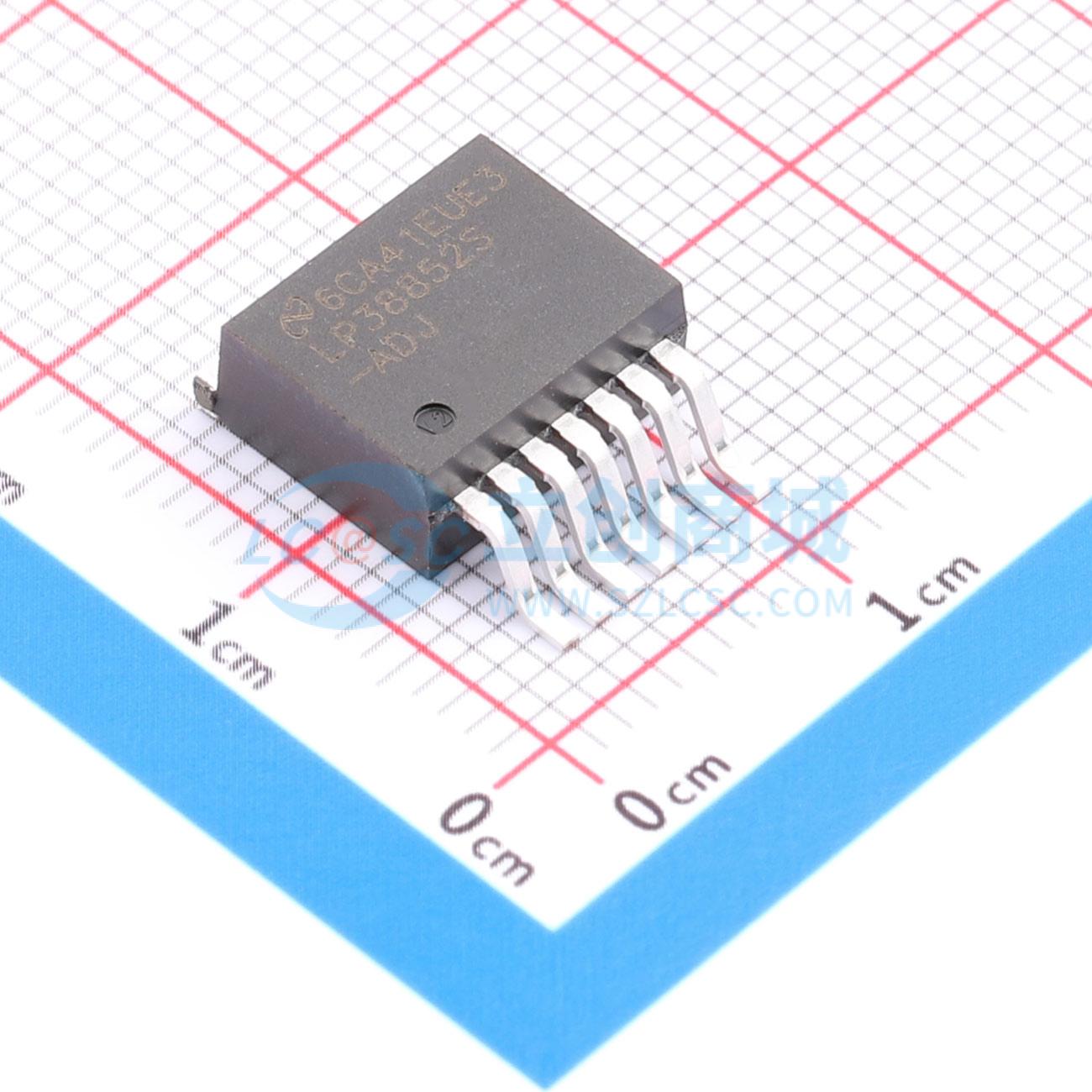

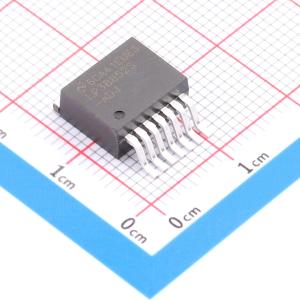

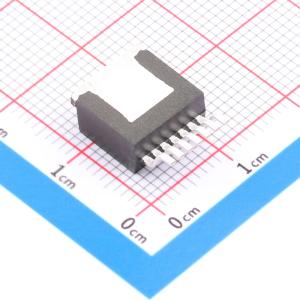

LP38852S-ADJ/NOPB

800mV~1.8V 1.5A 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP38852 具有使能功能的 1.5A、低输入电压 (0.93V)、可调节超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38852S-ADJ/NOPB
商品编号: C2863373
商品封装: TO-263-7
包装方式: 管装
商品毛重: 11.74克(g)

商品参数

	属性	参数值
	静态电流(Iq)	7mA
	噪声	90uVrms
	功能特性	使能控制；输入欠压保护；可调软启动；过流保护；反极性电流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1

商品概述

LP38852-ADJ是一款1.5A大电流、快响应高精度可调LDO线性稳压器，带有使能和软启动功能，可在极低输入输出压差下维持输出电压稳压。采用CMOS工艺制造，该器件由两路输入电压供电：VBIAS为N沟道MOS功率晶体管的栅极提供驱动电压，VIN为负载供电。使用外部偏置轨可使器件在极低VIN电压下工作。与双极型稳压器不同，CMOS架构在任何输出负载电流下都具有极低的静态电流。使用N沟道MOS功率晶体管可实现宽带宽，仅需要极少的外部电容即可维持环路稳定，软启动时间可编程。

商品特性

输入VIN范围为0.93V~5.5V
可调输出VOUT范围为0.8V~1.8V
VBIAS电源工作范围宽，为3V~5.5V
1.5A负载电流下，典型压差值为130mV
1.5A负载电流下，典型接地引脚电流为10mA
全线路和负载条件下具备精确输出电压精度：25℃结温时精度为±1.5%VADJ；0℃≤结温≤+125℃时精度为±2%VADJ；-40℃≤结温≤+125℃时精度为±3%VADJ
具备过温保护和过流保护功能
使用10μF陶瓷电容即可保持工作稳定
提供多种封装可选，包含7引脚TO-220、7引脚DDPAK/TO-263、8引脚SO PowerPAD封装
工作结温范围为-40℃~+125℃
软启动时间可编程

应用领域

用于台式电脑、笔记本电脑、显卡、服务器、游戏机顶盒、打印机和复印机的ASIC电源供电
用于服务器内核与I/O供电
用于DSP和FPGA电源供电
用作开关电源后置稳压器
为DSP、微控制器内核供电

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	800mV~1.8V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	130mV@(1.5A)
