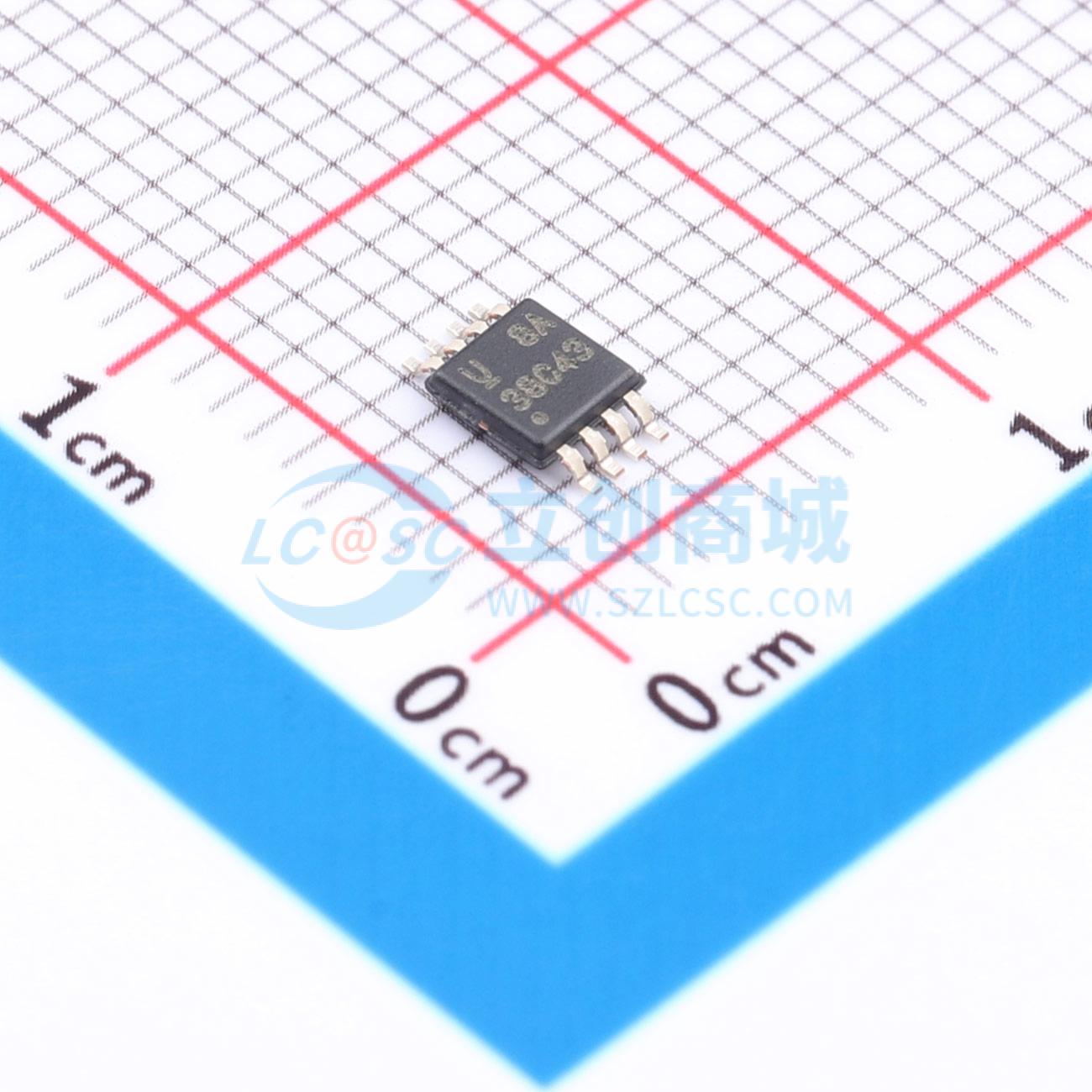

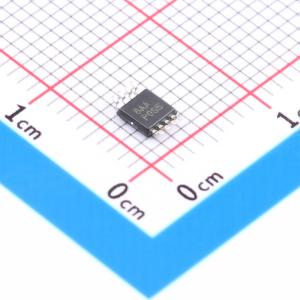

温馨提醒：图片仅供参考，商品以实物为准

UCC38C43DGKR

UCCx8C4x BiCMOS低功耗电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCCx8C4x系列是高性能电流模式PWM控制器。UCCx8C4x是一种增强型BiCMOS版本，具有与业界通用UCx84xA系列和UCx84x系列PWM控制器的引脚对引脚兼容性。BiCMOS技术提供更低的功耗以提高效率，并提供更快的电流检测和振荡器频率。
品牌名称: TI(德州仪器)
商品型号: UCC38C43DGKR
商品编号: C2863033
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.118554克(g)

商品参数

商品概述

UCCx8C4x 系列是高性能电流模式 PWM 控制器。是一种增强型 BiCMOS 版本，具有与业界通用 UCx84xA 系列和 UCx84x 系列 PWM 控制器的引脚对引脚兼容性。BiCMOS 技术提供更低的功耗以提高效率，并提供更快的电流检测和振荡器频率。此外，还提供 7V 较低启动电压版本 UCCx8C40 和 UCCx8C41，用于电池系统。UCC28C4x 系列的工作温度范围为 – 40°C 至 125°C，UCC38C4x 系列的工作温度范围为 0°C 至 85°C。该系列提供了控制固定频率、峰值电流模式电源的必要功能，具有以下性能优势。该器件提供高达 1MHz 的高频操作，适用于高速应用。与 UCCx8C4x 系列相比，经过修整的放电电流可对最大占空比和死区时间限制进行更精确的编程。减小启动和工作电流可更大限度地减少启动损耗并尽可能实现较低工作功耗，从而提高效率。该器件还具有 35ns 的快速电流检测到输出延迟时间，可在电源开关上提供出色的过载保护，并具有±1A 的峰值输出电流能力以及改进的上升和下降时间，可直接驱动大型外部 MOSFET。 UCCx8C4x 系列采用 8 引脚 VSSOP (DGK) 和 8 引脚 SOIC (D) 封装。

商品特性

具有引脚对引脚兼容性的 UCx84x 和 UCx84xA 系列的增强型替代产品
工作频率：最大值 1MHz
50μA 启动电流，最大值 100μA
低工作电流：2.3mA（fOSC = 52kHz）
快速、逐周期过流限制：35ns
峰值驱动电流：±1A。轨到轨输出：25ns 上升时间 20ns 下降时间
精度为 ±1% 的 2.5V 误差放大器基准
修整的振荡器放电电流
欠压锁定保护
VSSOP - 8 封装更大限度地减少了布板空间

应用领域

开关模式电源
通用单端直流/直流或离线隔离式电源转换器
板载电源模块

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8.4V~18V
	输出电压	-
	输出电流	200mA
	开关频率	1MHz
	工作温度	0℃~+85℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	-
	静态电流(Iq)	2.3mA
	开关管(内置/外置)	外置
	输出类型	可调
