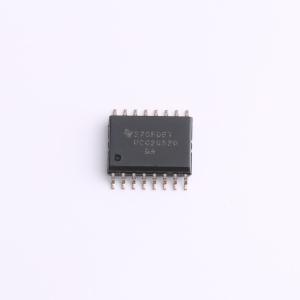

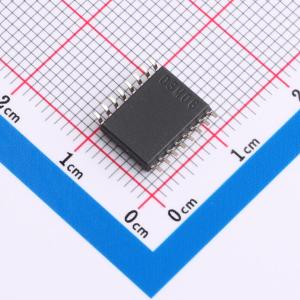

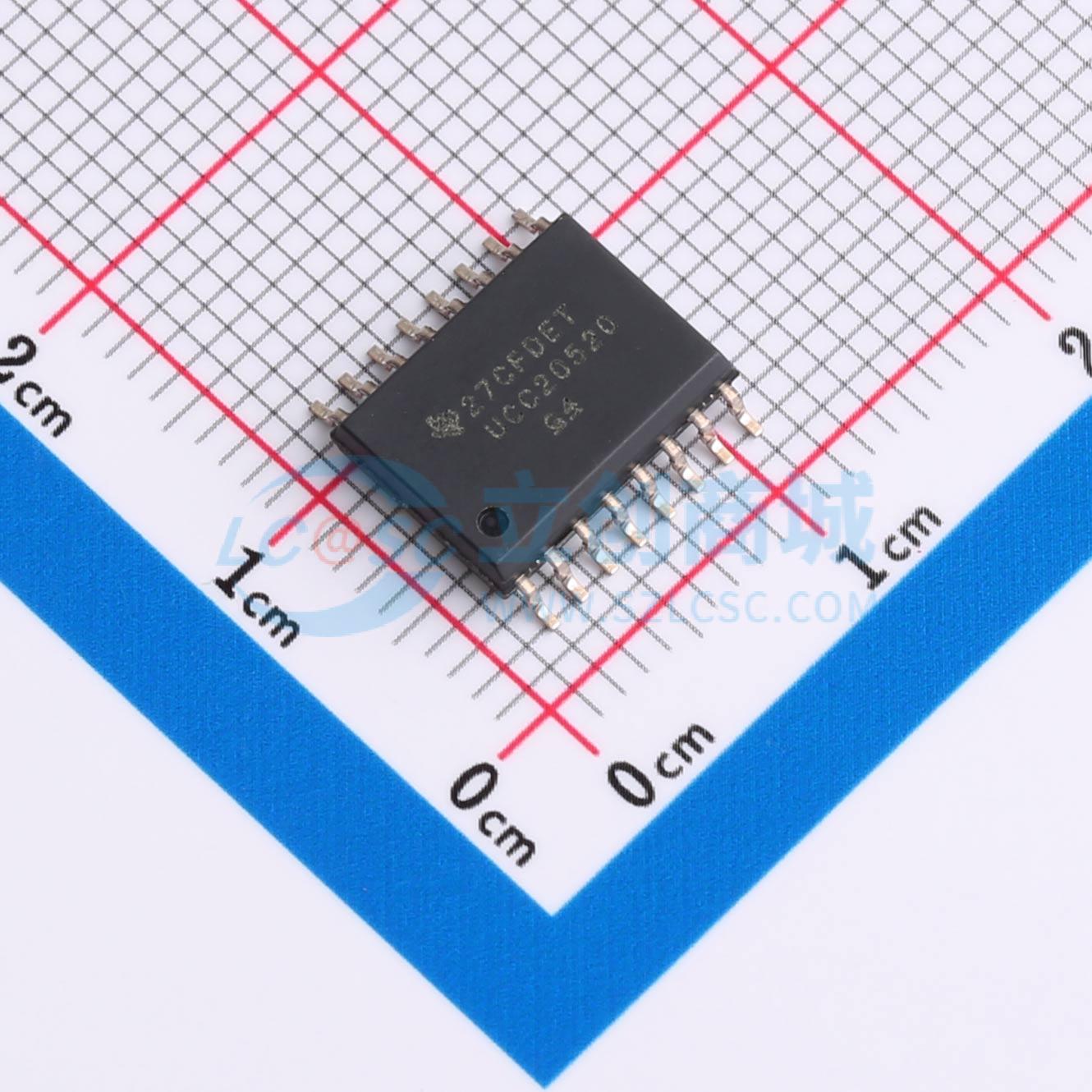

UCC20520DWR
UCC20520DWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款隔离式单输入、双通道栅极驱动器，具有4A源极和6A灌极峰值电流。旨在驱动功率MOSFET、IGBT和SiC MOSFET，频率高达5MHz，具有出色的传播延迟和脉冲宽度失真。输入侧与两个输出驱动器通过5.7kV有效值的加强隔离屏障隔离，最小共模瞬态抗扰度（CMTI）为100V/ns。两个次级侧驱动器之间的内部功能隔离允许最高1500V直流的工作电压
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC20520DWR
- 商品编号
- C2863035
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 隔离电压(Vrms) | 5700 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~18V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+125℃@(Ta) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 16ns | |
| 下降时间(tf) | 12ns | |
| 传播延迟 tpLH | 30ns | |
| 传播延迟 tpHL | 30ns | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 0.8V~1.2V | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 9.2V~25V |
