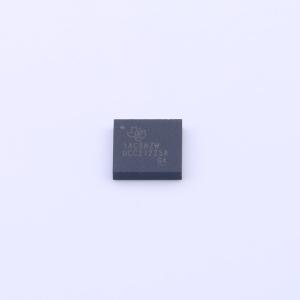

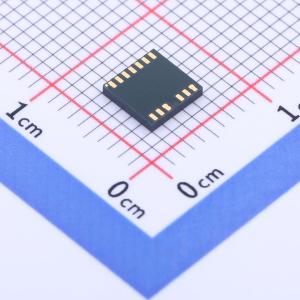

UCC21225ANPLR
UCC21225ANPLR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC21225A 是一款隔离式双通道栅极驱动器，采用 5mm x 5mm LGA-13 封装，源极峰值电流为 4A，灌极峰值电流为 6A。它旨在驱动功率晶体管，工作频率高达 5MHz，具有同类最佳的传播延迟和脉冲宽度失真性能。输入侧与两个输出驱动器之间通过 2.5kVRMS 隔离屏障进行隔离，最小共模瞬态抗扰度（CMTI）为 100V/ns
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC21225ANPLR
- 商品编号
- C2863036
- 商品封装
- VLGA-13(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥；低边；高边 | |
| 隔离电压(Vrms) | 2500 | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~18V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+130℃@(Tj) | |
| 上升时间(tr) | 16ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 12ns | |
| 传播延迟 tpLH | 30ns | |
| 传播延迟 tpHL | 30ns | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 0.8V~1.2V | |
| 静态电流(Iq) | 2mA | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 6.5V~25V |
