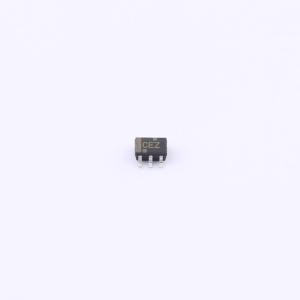

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G08DCK3
单路双输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC1G08 单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G08DCK3
- 商品编号
- C2861162
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV~800mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
按照设计，单路双输入正与门可在1.65V至5.5V VCC电压下运行。 SN74LVC1G08器件以正逻辑执行布尔函数或Y = A • B or Y = ¬A + ¬B。 CMOS器件具有高输出驱动，同时在宽VCC工作范围内保持低静态功率耗散。 SN74LVC1G08采用多种封装，包括外形尺寸为0.8mm×0.8mm的超小型DPW封装。
商品特性
- 采用具有0.5mm间距的超小型0.64mm²封装(DPW)
- 支持5V VCC运行
- 输入电压高达5.5V
- 支持向下转换到VCC
- 电压为3.3V时，tpd最大值为3.6ns
- 低功耗，ICC最大值为10μA
- 电压为3.3V时，输出驱动为±24mA
- Ioff支持带电插入、局部关断模式和后驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD保护性能超过JESD 22规范要求
- 2000V人体放电模型(A114 - A)
- 200V机器模型(A115 - A)
- 1000V充电器件模型(C101)
应用领域
- ATCA解决方案
- 主动噪声消除(ANC)
- 条形码扫描仪
- 血压监护仪
- CPAP呼吸机
- 电缆解决方案
- DLP 3D机器视觉、高光谱成像、光纤网络和光谱分析
- 电子书
- 嵌入式PC
- 现场变送器：温度或湿度传感器
- 指纹识别
- 制热、通风与空调控制(HVAC)
- 网络附属存储(NAS)
- 服务器主板和电源装置(PSU)
- 软件定义无线电(SDR)
- 电视：高清电视(HDTV)、LCD电视和数字电视
- 视频通信系统
- 无线数据存取卡、耳机、键盘、鼠标和LAN卡
- X射线：行李扫描仪、医疗和牙科
